Analog Devices Inc. LT8608S同步降压型稳压器
Analog Devices Inc. LT8608S同步降压型稳压器紧凑、高效，其高速单片开关稳压器仅消耗1.7μA静态电流。LT8608S可提供1.5A连续电流。顶部和底部电源开关包含所有必要的电路。该功能将使外部元件数量降到最低程度。低纹波突发模式操作可在非常低的输出电流条件下实现高效率，同时保持输出纹波低于10mV。
SYNC引脚支持开关频率外部时钟或扩频调制的同步，实现低EMI运行。采用峰值电流模式拓扑的内部补偿可使用小型电感器，产生快速瞬态响应，提供良好的环路稳定性。
EN/UV引脚具有精确的1V阈值，可以对VIN欠压闭锁进行编程或关闭LT8608S，将输入电源电流降至1μA。TR/SS引脚上的电容器在启动时对输出电压斜坡速率进行编程，而当VOUT在编程输出电压和故障条件的±8.0%以内时，PG标记信号。Analog Devices Inc. LT8608S采用小型12引脚LQFN封装。
特性
- Silent Switcher® 2架构
- 在任何PCB上均可实现超低EMI/EMC辐射
- 消除了PCB布局敏感性
- 内部旁路电容器降低了辐射EMI
- 可选的扩频调制
- 宽输入电压范围：3.0V至42V
- 超低静态电流突发模式 (Burst Mode®) 操作
- <3μA IQ将12VIN调节至3.3VOUT
- 输出纹波：<10mVP-P
- 高效2MHz同步运行：
- >90%效率（在0.75A，5VOUT从12VIN）
- 连续输出电流：1.5A
- 快速最小接通时间：35ns
- 可调及可同步频率范围：200kHz至2.2MHz
- 允许使用小型电感器
- 低压差
- 峰值电流模式操作
- 内部补偿
- 输出软启动和跟踪
- 小型12引脚LQFN封装
应用
- 通用降压
- 低EMI降压

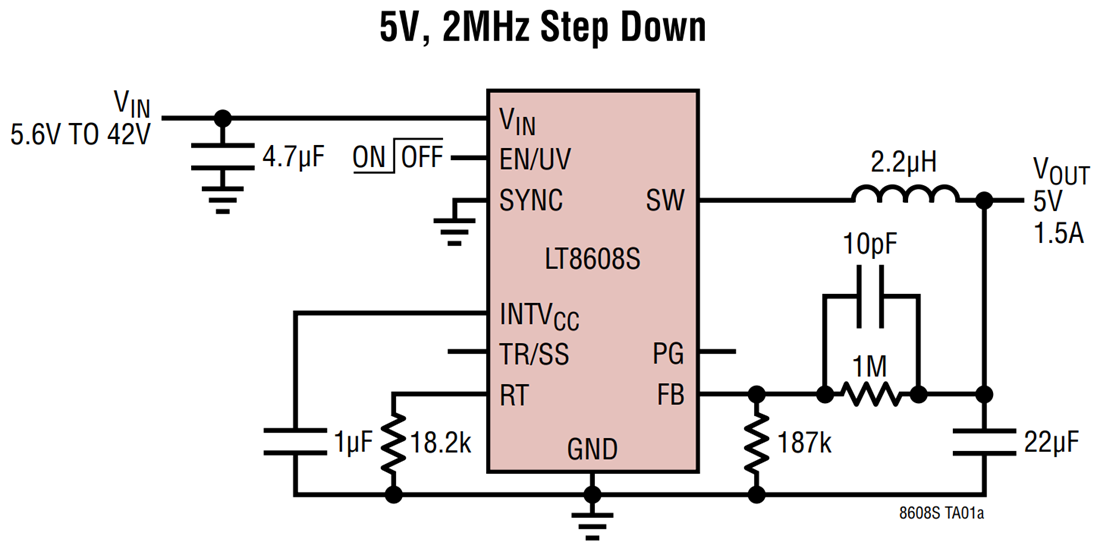

典型应用
发布日期: 2022-06-21
| 更新日期: 2022-10-26
