Analog Devices Inc. LT8640/LT8640-1降压稳压器
Analog Devices LT8640/LT8640-1降压稳压器采用Silent Switcher架构，设计用于最大限度地降低EMI/EMC辐射并在高达3MHz的频率下提供高效率。由于具有2.5μA的超低静态电流（当输出处于全面调节状态时），因此适用于要求在非常小负载电流条件下获得极高效率的应用。LT8640/LT8640-1可在高频条件下实现高VIN至低VOUT转换，并具有30ns的快速最短顶端开关导通时间。SYNC/MODE引脚负责在突发模式、扩频模式、同步至一个外部时钟，以及脉冲跳跃 (LT8640) 或强制连续模式 (LT8640-1) 之间进行选择。
特性
- Silent Switcher®架构
- 超低EMI/EMC辐射
- 扩频调频
- 在高频下实现高效率
- 在1MHz、12VIN至5VOUT时，效率高达96%
- 在2MHz、12VIN至5VOUT时，效率高达95%
- 3.4V至42V宽输入电压范围
- 5A最大连续输出电流、7A峰值瞬态输出电流
- 超低静态电流突发模式 (Burst Mode®) 操作
- 2.5µA IQ（将12VIN调节至3.3VOUT）
- 输出纹波< 10mVP-P
- 最短开关导通时间：30ns
- 在所有条件下均具有低压差：1A时为100mV
- 强制连续模式（仅限LT8640-1）
- 在过载情况下安全承受电感器饱和
- 可调及可同步频率范围：200kHz至3MHz
- 峰值电流模式操作
- 输出软启动和跟踪
- 小型18引脚3mm × 4mm QFN和侧面可湿QFN
应用
- 汽车和工业电源
- 通用降压
- GSM电源

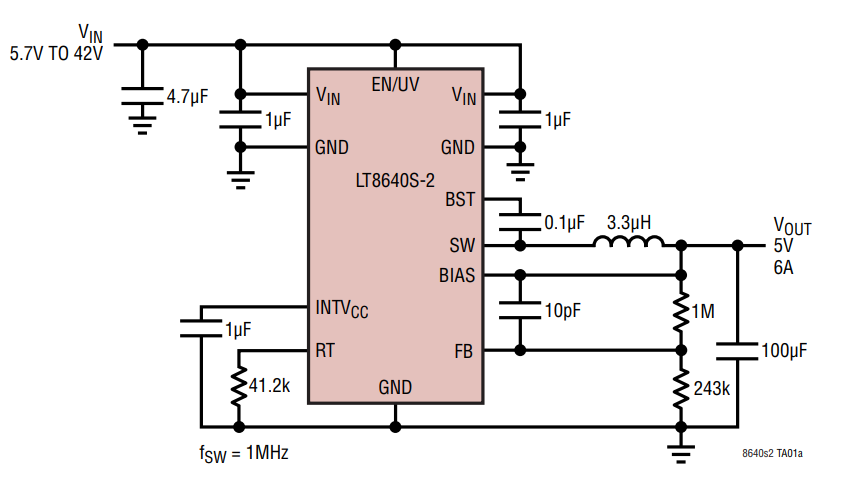

典型应用
发布日期: 2018-12-18
| 更新日期: 2024-10-17
