Analog Devices Inc. LT8640A降压稳压器
Analog Devices Inc. LT8640A降压稳压器设计采用Silent Switcher®架构，可最大限度地降低EMI辐射并扩频频率调制。这些稳压器可在高达3MHz的频率下提供高效率，并提供2.5µA的超低静态电流。LT8640A稳压器可在不同模式下工作，包括突发模式、扩频模式、与外部时钟同步和强制连续工作模式。这些同步降压稳压器可在高频下实现高VIN至低VOUT转换，最短快速接通时间为30ns。LT8640A稳压器非常适合用于需要在极小负载电流下实现高效率的应用，包括汽车和工业应用。
特性
- Silent Switcher® 构架：
- 超低EMI辐射
- 扩频调频
- 在高频下具有高效率：
- 在1MHz、12VIN至5VOUT时，效率高达96%
- 在2MHz、12VIN至5VOUT时，效率高达95%
- 3.4V至42V宽输入电压范围
- 5A最大连续和8A峰值瞬态输出
- 超低静态电流Burst Mode®工作
- 2.5µA IQ（将12VIN调节至3.3VOUT）
- 输出纹波：<10mVP-P
- 在所有条件下均具有低压差：1A时为100mV
- 最短开关导通时间：30ns
- 提供固定3.3V输出
- 强制连续模式
- 安全承受高反向电流
- 可调及可同步频率范围：200kHz至3MHz
- 峰值电流模式操作
- 输出软启动和跟踪
- 小型18引脚3mm x 4mm侧面可焊接QFN封装，具有更高的焊点可靠性
- 符合汽车应用类AEC-Q100标准
应用
- 汽车电源
- 工业电源
- 通用降压

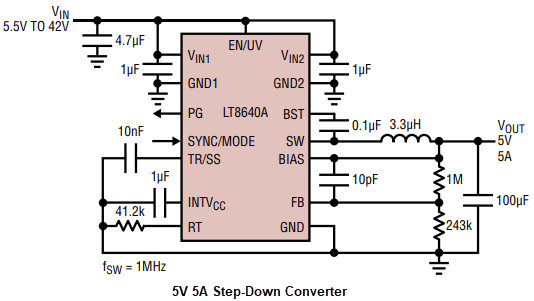

典型应用电路
框图

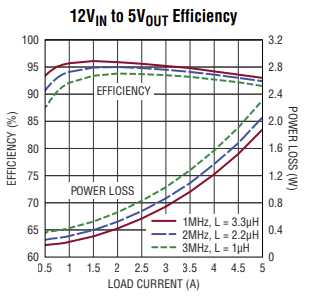

效率与负载电流
发布日期: 2023-02-24
| 更新日期: 2023-04-13
