Analog Devices Inc. LT8647同步降压稳压器
Analog Devices LT8647同步降压稳压器采用Silent Switcher® 架构，旨在最大限度地减少电磁干扰 (EMI) 辐射，同时在高开关频率下提供高效率。这种性能使LT8647成为噪声敏感应用和环境的理想选择。
借助快速、干净、低过冲开关边缘，即使在高开关频率下也能实现高效率运作，因而造就了较小的总体解决方案尺寸。借助具有40 ns最小导通时间的峰值电流模式控制，甚至可在高开关频率条件下实现高降压比。
Analog Devices LT8647的突发模式操作可实现超低待机电流消耗，脉冲跳跃模式允许在较低输出负载下实现全切换频率，而扩频操作可以进一步降低EMI辐射。
特性
- Silent Switcher架构
- 超低EMI辐射
- 可选的扩频调制
- 高频率下高效率
- 在1MHz、12VIN 至5VOUT 下，效率高达95%
- 在2MHz、12VIN 至5VOUT 下，效率高达94%
- 超低静态电流的Burst Mode® 工作模式
- 2.5μA IQ，在12VIN 调节至3.3VOUT 时
- 输出纹波 <>P-P
- 宽输入电压范围：3.4 V至65 V
- 最大连续输出电流为7A，峰值瞬态输出电流为8A
- 最短快速导通时间：40 ns
- 在所有条件下，1A电流时的压差为60mV
- 可调及可同步频率范围：200 kHz至2.2 MHz
- 峰值电流模式操作
- 输出软启动和跟踪
- 小型27引脚6mm × 3mm倒装芯片双四方扁平无引线 (FC2QFN) 封装
应用
- 工业电源
- 通用降压

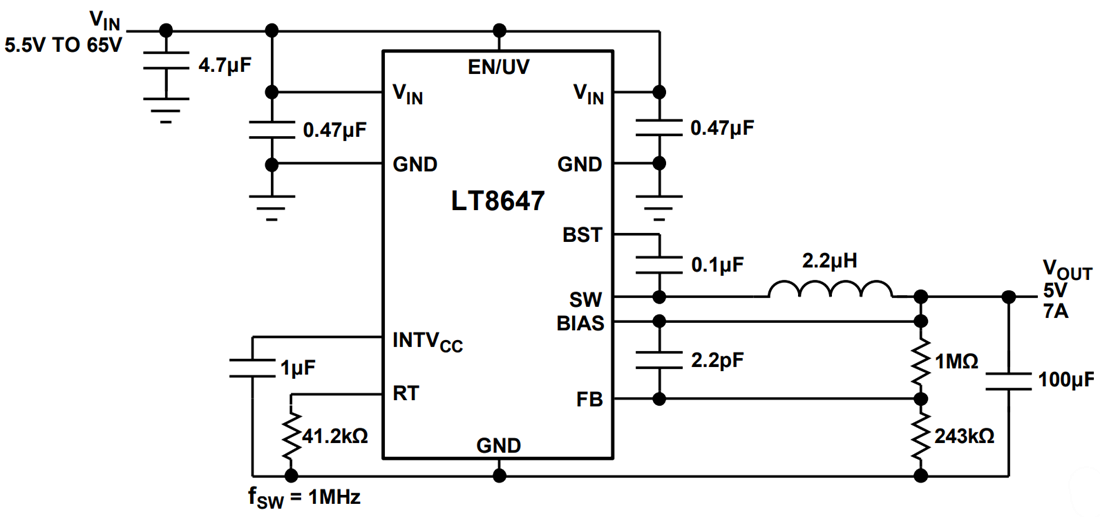

典型应用电路
