Analog Devices Inc. LT8648S Silent Switcher® 2稳压器
Analog Devices Inc. LT8648S Silent Switcher®2稳压器采用第二代Silent Switcher架构，设计用于最大限度地降低EMI辐射。该稳压器在高开关频率下可实现高效率。该稳压器集成了输入和升压电容器，以优化内部的快速电流环路。这样即可通过降低布局敏感性轻松实现产品广告中宣称的EMI性能。因此，LT8648S非常适合用于噪声敏感型应用和环境。
特性
- Silent Switcher 2架构
- 在任何PCB上均可实现超低EMI辐射
- 消除了PCB布局敏感性
- 内部旁路电容器降低了辐射EMI
- 可选的扩频调制
- 在高频下具有高效率
- 在1MHz、12VIN 至5VOUT 时，效率高达95.5%
- 在2MHz、12VIN 至5VOUT 时，效率高达93%
- 宽输入电压范围：3 V至42 V
- 直流输出电流为 15 A
- 低静态电源Burst Mode®操作
- 100µA IQ，将12VIN 调节至5VOUT
- 输出纹波：<10mVp-p
- 外部补偿，快速瞬态响应和均流
- 快速最短接通时间：25ns
- 在所有条件下均具有低压差：1A时为35mV
- 强制连续模式
- 可调及可同步频率范围：200 kHz至2.2 MHz
- 输出软启动和电源良好
- 安全承受高反向电流
- 小型36引脚7mm × 4mm LQFN封装
- 符合 AEC-Q100
应用
- 汽车和工业电源
- 通用降压

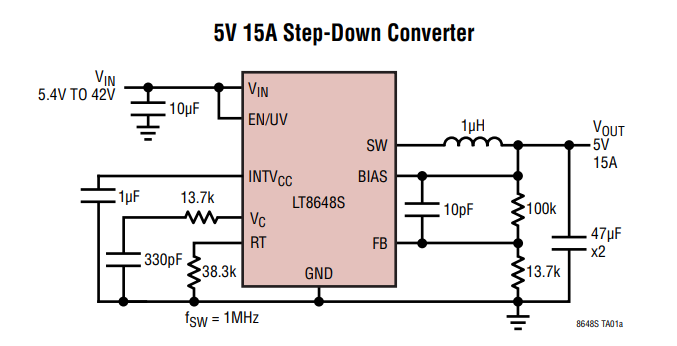

典型应用

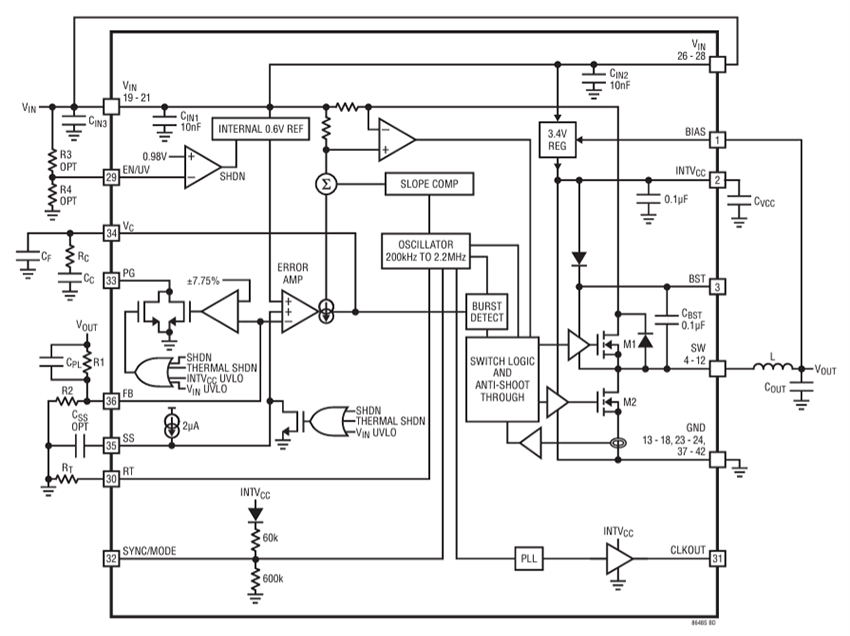

框图
发布日期: 2020-06-23
| 更新日期: 2025-10-01
