Analog Devices Inc. LT8652S降压Silent Switcher®稳压器

Analog Devices LT8652S同步降压Silent Switcher® 稳压器是双通道降压稳压器，可从两个通道提供高达8.5A的连续电流，并支持每个通道高达12A的负载。LT8652S采用第二代Silent Switcher技术，包括集成旁路电容器，提供具有出色EMI性能的高频、高效率、小型解决方案。Analog Devices LT8652S非常适合用于噪声敏感型应用，如PLL以及高带宽数据和通信系统。

借助快速、干净、低过冲开关边缘，即使在高开关频率下也能实现高效率运行，从而实现宽控制环路带宽，实现快速瞬态响应。输出电流监控和限制支持在特定应用中选择电感器实现最大输出电流。差分输出电压检测可在负载点为大电流应用提供精确的电压调节。两个通道可组合在一起提供17A电流，两个LT8652S IC可组合用于4相34A电源。

特性

  • Silent Switcher 2架构
    • 在任何PCB上均具有超低EMI
    • 消除了PCB布局敏感性
    • 内部旁路电容器降低了辐射EMI
    • 扩频调频
  • 从各通道同时提供8.5A直流电源
  • 在任一个通道上提供高达12A电流
  • 超低静态电流突发模式 (Burst Mode®) 操作：
    • 16µA IQ，将12VIN 调节至3.3VOUT（两个通道）
    • 输出纹波：10mVP-P
  • 反馈电压（远程检测）：±1.2% 600 mV
  • 输出电流监控器引脚，具有限流功能
  • 强制连续模式
  • CLKOUT，可实现高达4相操作
  • 效率：93.6% (6A时)，3.3VOUT 自12VIN（1MHz时）
  • 效率：85.6% (6A时)，1.0VOUT 自12VIN（1MHz时）
  • 快速最短接通时间：20 ns
  • 可调及可同步频率范围：300kHz至3MHz
  • 小型4mm×7mm 36引脚LQFN封装
  • 符合汽车应用类AEC-Q100标准

应用

  • 服务器电源应用
  • 通用降压

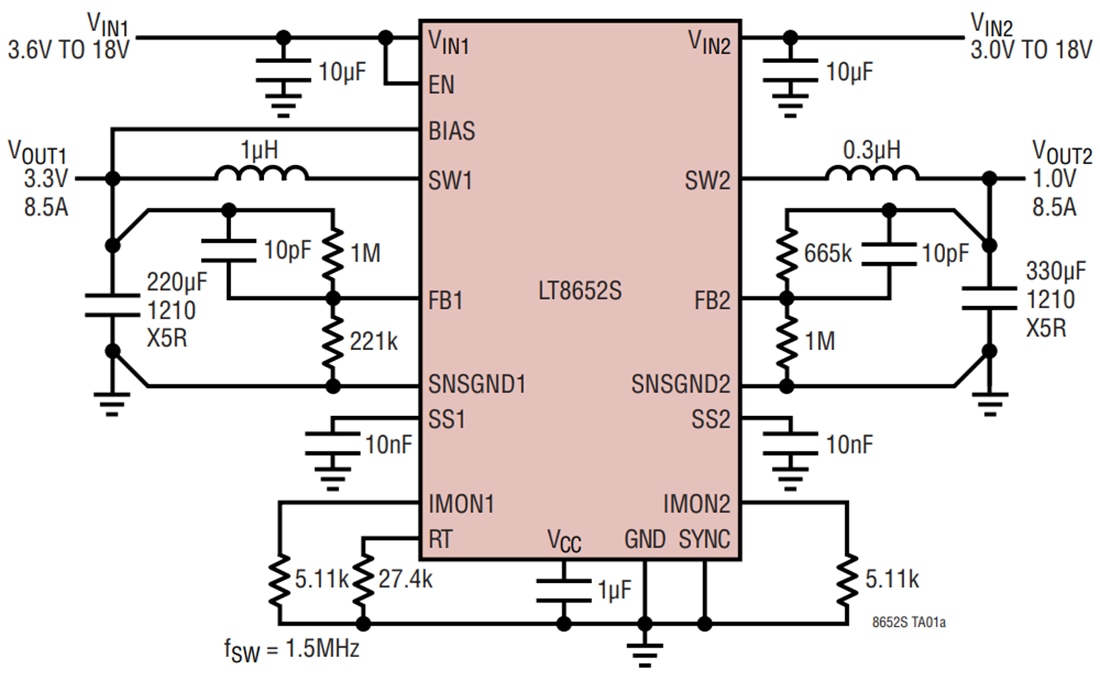

典型应用

应用电路图 - Analog Devices Inc. LT8652S降压Silent Switcher®稳压器
