Analog Devices Inc. LTC2063零漂移运算放大器

Analog Devices LTC2063零漂移运算放大器是20kHz零漂移放大器，可在极低的功率级别实现高分辨率测量。这些微功率放大器采用1.8V电源电压时通常仅消耗1.3μA（最大2μA）电流。LTC2063的自校准电路可实现最大5μV的输入失调电压（25°C条件下）和0.02μV/°C的失调电压漂移（-40°C至125°C条件下）。另外，该运算放大器在整个指定温度范围内的输入偏置电流不超过100pA。借助这些高精度输入特性，该器件可在反馈网络中使用高阻值的节能电阻器。即使在温度升高的情况下，该设计也能保持低功耗，且不会降低精度。凭借其超低的静态电流和出色的精度，LTC2063能够在能量收集、无线传感器和便携式应用中充当一个信号链路构件。

LTC2063的轨到轨输入和输出简化了单电源应用并增强了动态范围。集成的EMI滤波器可在1.8GHz时提供114dB电磁干扰抑制。得益于其零漂移架构固有的低1/f噪声，LTC2063非常适合用于对高温工业和汽车系统中的低频传感器信号进行放大和调节。

特性

  • 低电源电流：2µA（最大值）
  • 失调电压：5µV（最大值）
  • 失调电压漂移：0.02µV/°C（最大值）
  • 输入偏置电流
    • 3pA（典型值）
    • 30pA（最大值），–40°C至85°C
    • 100pA（最大值），–40°C至125°C
  • 集成的EMI滤波器（在1.8GHz具有114dB抑制）
  • 关断电流：170nA（最大值）
  • 轨到轨输入和输出
  • 工作电源电压范围：1.7V至5.25V
  • AVOL：140dB（典型值）
  • 适合占空比操作应用的低电荷上电
  • 特定温度范围：
    • –40°C至85°C
    • –40°C至125°C
  • 6引脚SC70封装、5引脚TSOT-23封装

应用

  • 无线网状网络中的信号调理
  • 便携式仪表系统
  • 低功耗传感器调理
  • 气体检测
  • 温度测量
  • 医疗仪器
  • 能量采集应用
  • 低功耗电流检测

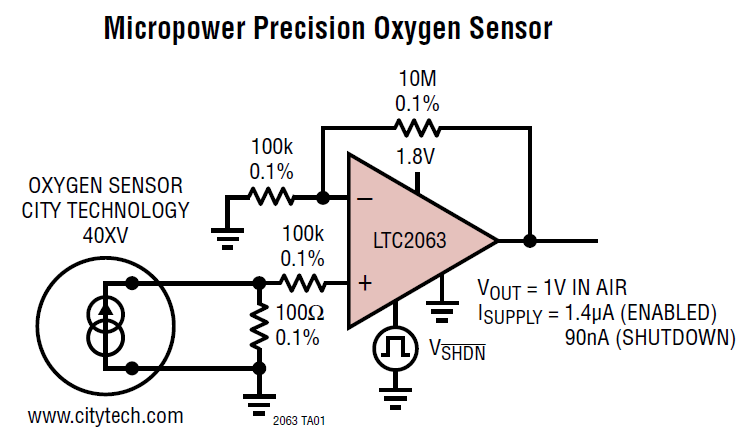

典型应用图

应用电路图 - Analog Devices Inc. LTC2063零漂移运算放大器

视频

其他资源

其他资源

精密超低功耗高侧电流检测

要实现微安级的精确高侧电流测量，需要一个低阻值检测电阻和一个低失调电压放大器。LTC2063零漂移放大器的最大输入失调电压仅为5μV，仅消耗1.4μA电流，因此非常适合用于构建完整的超低功耗、精密高侧电流检测电路。

了解详情
