Analog Devices Inc. LTC2065零漂移运算放大器
Analog Devices Inc. LTC2065零漂移运算放大器（运放）可在极低功率水平下实现高分辨率测量。此系列零漂移运算放大器是20kHz放大器，具有2µA的电源电流和低偏置电流，且功耗低。LTC2065零漂移运算放大器具有低输入偏置电流，支持在反馈网络中使用高值省电电阻器。此系列零漂移运算放大器在1.7V至5.25V的输入电源电压范围内工作，采用14引脚TSSOP和16引脚3mmx3mm QFN封装。应用包括无线网状网络中的信号调理、便携式仪表系统、低功耗传感器调理、气体检测、温度测量、医疗仪器和能量采集应用。
特性
- 低电源电流：2μA（最大值）
- 失调电压：5μV（最大值）
- 失调电压漂移：0.02μV/°C（最大值）
- 输入偏置电流：
- 3pA（典型值）
- 30pA（最大值），-40 °C至++85 °C
- 100pA（最大值），-40 °C至++125 °C
- 集成EMI滤波器（1.8GHz时，抑制性能为114dB）
- 关断电流：170nA（最大值）
- 轨到轨输入和输出
- 工作电源电压范围：1.7 V至5.25 V
- AVOL ：140dB（典型值）
- 低电荷上电支持占空比应用
- 额定工作温度范围：
- -40 °C 至 +85 °C
- -40 °C 至 +125 °C
- TSSOP14和QFN16封装
应用
- 无线网状网络中的信号调理
- 便携式仪表系统
- 低功耗传感器调理
- 气体检测
- 温度测量
- 医疗仪器
- 能量采集应用
- 低功耗电流检测

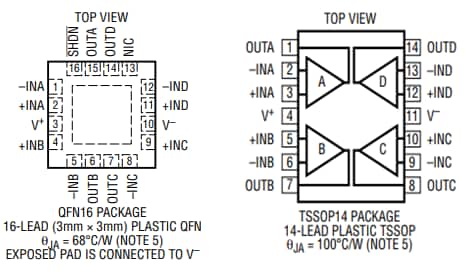

引脚配置俯视图

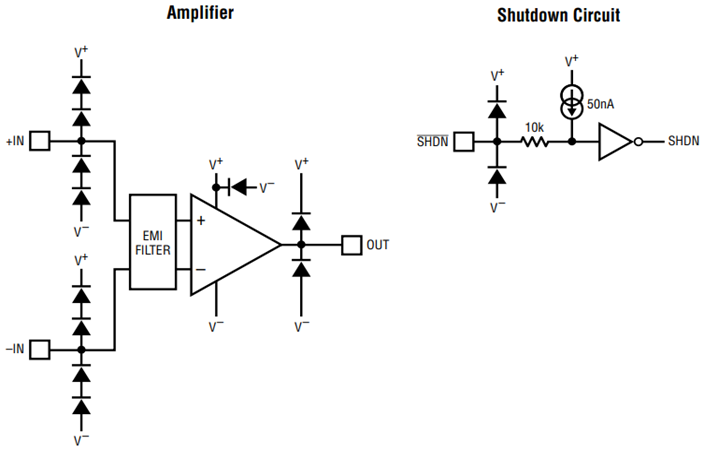

框图
发布日期: 2020-04-08
| 更新日期: 2024-09-25
