Analog Devices Inc. LTC2341-16/-18双路差分SoftSpan™ ADC
Linear Technology/Analog Devices LTC2341-16/LTC2341-18 16位和18位SoftSpan™模数转换器是666ksps、双通道同步采样逐次逼近寄存器 (SAR) ADC。这些ADC具有差分、宽共模范围输入。LTC234 SoftSpan ADC的两个通道均可按“逐个转换”的方式进行独立配置，以接受±4.096V、0V至4.096V、±2.048V或0V至2.048V信号。设计人员可以停用该ADC的一个通道以增加另一个通道的吞吐量。
LTC2341-16和LTC2341-18具有宽输入共模范围和105dB CMRR，因此能够直接对多种信号进行数字处理。这一过程可以简化信号链路设计。除输入信号灵活性之外，这些ADC还具有±4LSB（18位）或±1.25LSB（16位）INL、无失码，以及95db（18位）或93.4dB（16位）SNR。LTC2335-16/LTC2335-18 ADC采用5V低电压工作，非常适合用于各种需要宽动态范围的应用。
特性
- 每通道666ksps吞吐率
- 两个同步采样通道
- ±1.25LSB（16位）INL、±4LSB INL（18位）
- 确保16位/18位无失码
- 差分、宽共模范围输入
- 每个通道的SoftSpan输入范围：
- ±4.096V、0V至4.096V、±2.048V、0V至2.048V
- ±5V、0V至5V、±2.5V、0V至2.5V
- 93.4dB单转换SNR（16位）；95dB单转换SNR（18位）
- fIN = 2kHz时的THD典型值为-114dB
- fIN = 200Hz时的CMRR典型值为105dB
- 轨到轨输入过驱容限
- 确保可在高达125°C的温度下工作
- 集成式基准和缓冲器 (4.096V)
- SPI CMOS（1.8V到5V）和LVDS串行I/O
- 内部转换时钟、无周期延迟
- 74mW功率耗散（典型值）
- 32引脚 (5mm x 5mm) QFN封装
应用
- 可编程逻辑控制器
- 工业过程控制
- 医学影像
- 高速数据采集
LTC2341-16典型应用

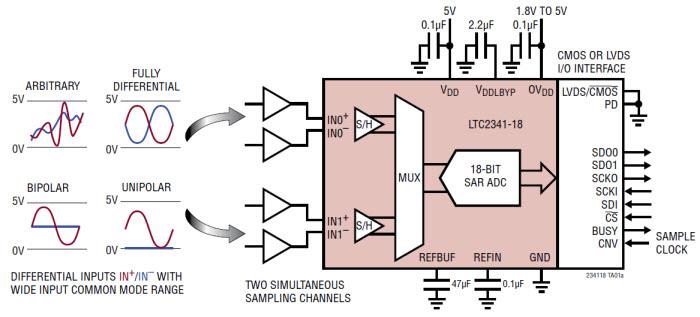

LTC2341-18典型应用
发布日期: 2017-04-28
| 更新日期: 2022-03-11
