Analog Devices Inc. LTC2344-16/18 4通道差分SoftSpan ADC
Linear Technology/Analog Devices LTC2344-16/18四通道SoftSpan ADC具有宽输入共模范围，是每通道吞吐率为400ksps的16位和18位差分ADC。LTC2344-16/18是低噪声、同步采样逐次逼近寄存器 (SAR) ADC，设有四个同步采样通道。该器件采用5V工作电源，并使用内部基准和缓冲器，其每个通道可按“逐个转换”的方式进行独立配置。该款softSpan™ ADC可可按“逐个转换”的方式进行配置，以接受±4.096V、0V至4.096V、±2.048V或0V至2.048V信号，并且可以停用个别通道。这样有助于器件增加其余通道的吞吐量。
该款ADC具有宽输入共模范围和102dB CMRR，因此能够直接对多种信号进行数字处理，从而简化了信号链路设计。LTC2344-16/18 ADC非常适合用于需要宽动态范围的诸多应用。应用包括可编程逻辑控制器和医疗成像等。
特性
- 概览
- 每通道400ksps吞吐率
- 四个同步采样通道
- 差分、宽共模范围输入
- 每个通道的SoftSpan™输入范围：±4.096V、0V至4.096V、±2.048V、0V至2.048V、±5V、0V至5V、±2.5V、0V至2.5V
- fIN = 2kHz时的THD典型值为-114dB
- fIN = 200Hz时的CMRR典型值为102dB
- 轨到轨输入过驱容限
- 确保可在高达125°C的温度下工作
- 集成式基准和缓冲器 (4.096V)
-
- SPI CMOS（1.8V到5V）和LVDS串行I/O
- 内部转换时钟、无周期延迟
- 81mW功率耗散（典型值）
- 32引脚 (5mm x 5mm) QFN封装
- LTC2344-16
- ±1.25LSB INL（最大值）
- 确保16位无失码
- 93.4dB单转换SNR（典型值）
- LTC2344-18
- ±4LSB INL（最大值，±4.096V范围）
- 确保18位无失码
- 95dB单转换SNR（典型值）
应用
- 可编程逻辑控制器
- 工业过程控制
- 医学影像
- 高速数据采集

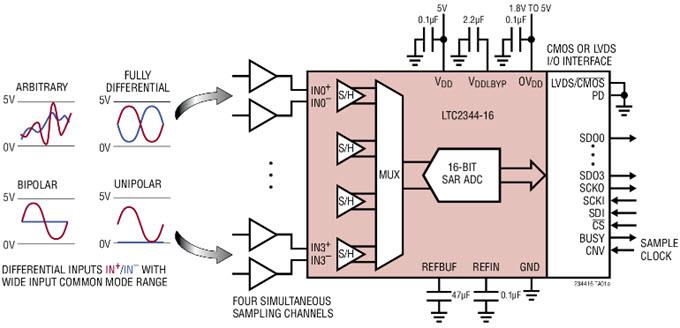

LTC2344-16典型应用

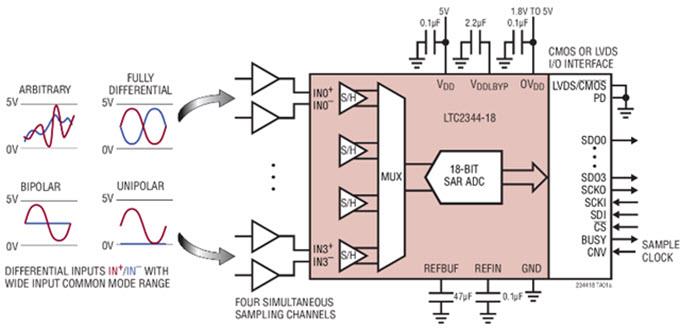

LTC2344-18典型应用
