Analog Devices Inc. LTC2500-32 32位过采样ADC
Analog Devices LTC2500-32 32位过采样ADC是集成有可配置数字滤波器的低噪声、低功耗和高性能器件。LTC2500-32 ADC采用单个电源供电，具有高达±VREF的全差分输入范围，VREF的变化范围为2.5V至5.1V。该器件支持0V至VREF的宽共模范围，从而简化了模拟信号调理要求。
LTC2500-32同时提供两个输出代码，包括一个32位数字滤波高精度低噪声代码和一个32位无延迟复合代码。可配置数字滤波器通过对来自SAR ADC内核的数据流实施低通滤波和降频采样以减少测量噪声，因此产生了32位滤波输出代码。32位复合代码由一个超范围检测位、一个代表差分输入电压的24位代码和一个代表共模输入电压的7位代码组成。每个转换周期都提供32位复合代码，从而消除了延迟周期。
数字滤波器可配置性高（通过SPI兼容型接口实现），具有诸多适合多种应用的独特滤波器类型。数字低通滤波器放宽了对于模拟抗混叠的要求。采用SYNC引脚可以轻松实现多个LTC2500-32器件的同步。
特性
- ±0.5ppm INL（典型值）
- 确保32位无失码
- 可配置数字滤波器，具有同步功能
- 减轻了抗混叠滤波器要求
- 双路输出32位SAR模数转换器
- 32位数字滤波低噪声输出
- 24位差分+ 7位共模1Msps输出和超范围检测功能
- 宽输入共模范围
- 在1Msps时SNR的典型值为104dB
- 61sps时的动态范围为148dB（典型值）
- 保证工作温度达85°C
- 1.8V至5V SPI兼容串行I/O
- 低功耗：24mW (1Msps)
- 24引脚7mm x 4mm DFN封装
应用
- 地震学
- 能源勘探
- 自动化测试设备
- 高精度仪器仪表
Additional Resources
Precision data acquisition for Seismology and Energy Exploration
This article discusses how to design a low noise and low power DAQ solution for seismology and energy exploration.
框图

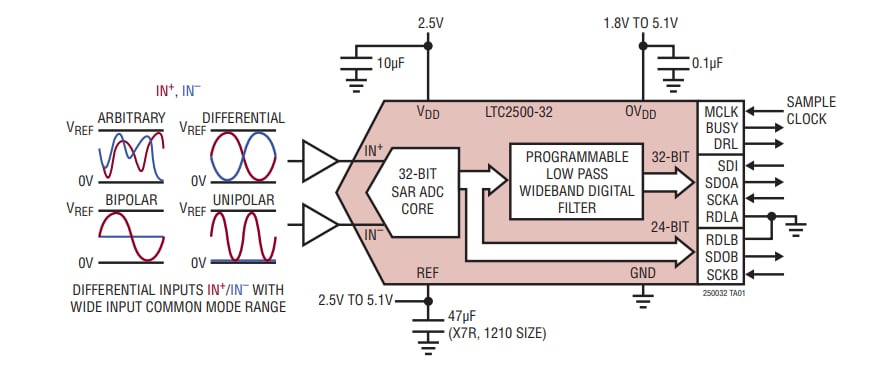

典型应用
