Analog Devices Inc. LTC2688 12/16位电压输出DAC
Analog Devices Inc. LTC2688 12位或16位电压输出数模转换器 (DAC) 是一款集成有精密基准的16通道、12位或16位、±15V元件。LTC2688保证单调性，内置轨到轨输出缓冲器，可提供高达20mA的拉电流或灌电流。这些SoftSpan™ DAC具有高达±15V的五个输出范围。每个通道的范围均可独立编程。
内部4.096V精密基准设置输出电压的精度。其他范围选项可采用外部基准。三个切换引脚支持多频率下的输入寄存器A和输入寄存器B切换或正弦抖动。模拟多路复用器简化了对引脚电压、负载电流和结温的测量。
Analog Devices LTC2688的可编程失调和增益寄存器提高了DAC输出的精度。串行外设接口 (SPI) 和MICROWIRE™兼容的3线串行接口可在低至1.71V的逻辑电平和高达50MHz的时钟速率下工作。
Analog Devices Inc. LTC2688 12/16位DAC采用6mm x 6mm LFCSP-40或4.5mm x 4.5mm 64焊球WLCSP封装。
特性
- 16个独立SoftSpan DAC通道
- 独立可编程输出范围：0V至5V、0V至10V、±5V、±10V和±15V
- 所有范围内均提供完整的12/16位分辨率
- 灵活的单电源或双电源运行
- 最大INL误差选项：±0.75（12位）或±3LSB（16位）
- 精密4.096V基准电压，±5ppm/°C最大值
- 使用多达3个切换引脚进行A/B切换或正弦抖动
- 用于输出电压和负载电流检测的多路复用器
- 输出驱动±20mA得到保证
- 封装选项
- 6mm x 6mm、 40引脚LFCSP
- 4.5mm x 4.5mm、64焊球WLCSP
应用
- 光纤网络
- 仪器仪表
- 数据采集
- 自动测试设备
- 过程控制和工业自动化

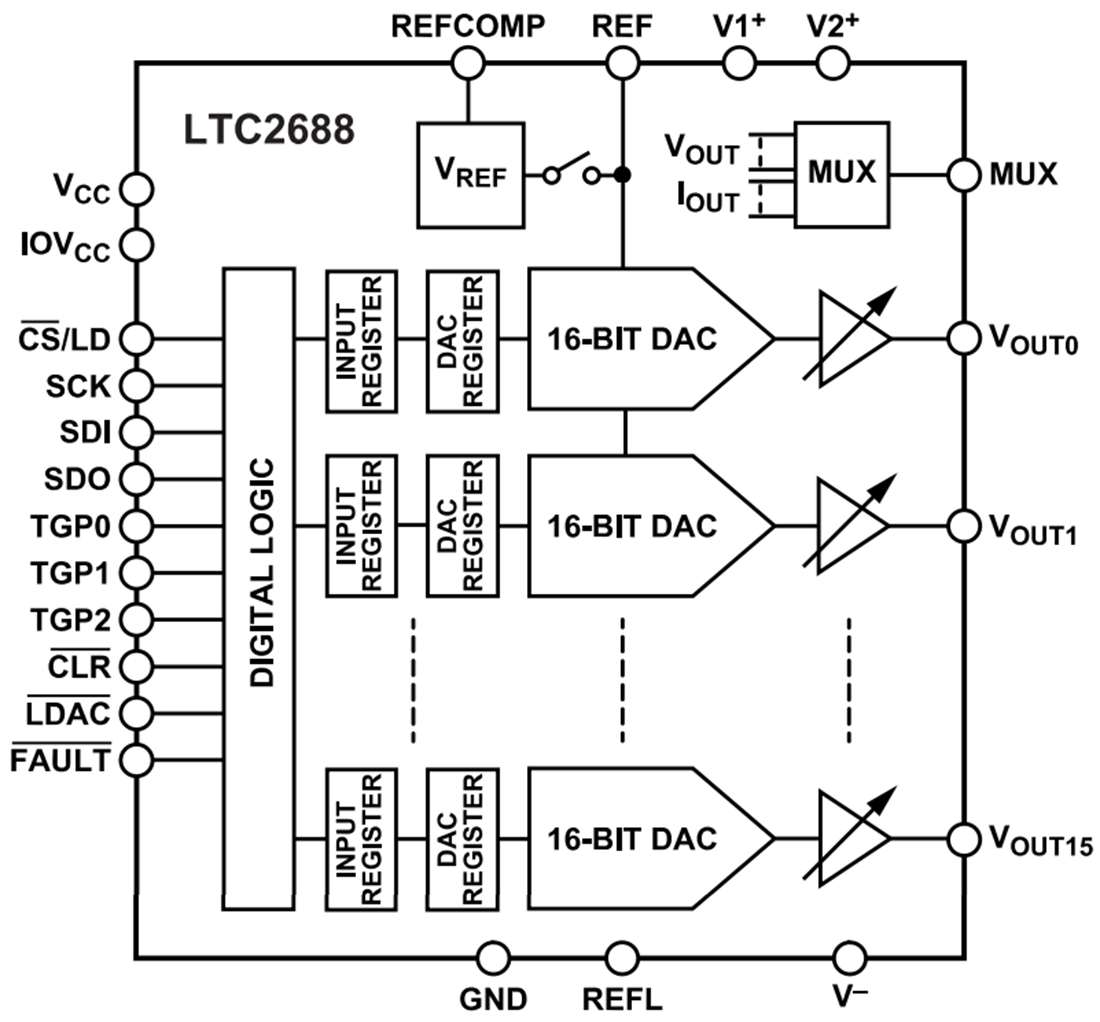

框图
发布日期: 2021-07-28
| 更新日期: 2023-08-25
