Analog Devices Inc. LTC2947 30A功率/能量监视器
Linear Technology/Analog Devices LTC2947 30A功率/能量监视器采用支持高达±30A电流的内部检测电阻器。LTC2947设有三个内部无延迟增量累加 (No Latency ΔΣ™) ADC，可确保准确测量电压和电流。电压和电流的高带宽模拟乘法运算可在众多应用中提供准确的功率测量。内部或外部时钟选项可实现精确的电荷和能量测量。
特性
- 测量电流、电压、功率、电荷、能量
- ±30A电流范围，9mA低偏置
- 集成的300μΩ感应电阻器
- 0V至15V输入范围，与电源电压无关
- 电压和电流瞬时乘法
- 0.5%电压精度
- 1%电流和电荷精度
- 1.2%功率和能量精度
- 超过阈值时发出警报
- 存储最大值和最小值
- 关断模式下，IQ < 10μA
- I2C/SPI兼容接口
- 采用32引脚4mm x 6mm QFN封装
应用
- 服务器
- 电信基础设施
- 工业
- 电动汽车
- 光伏系统

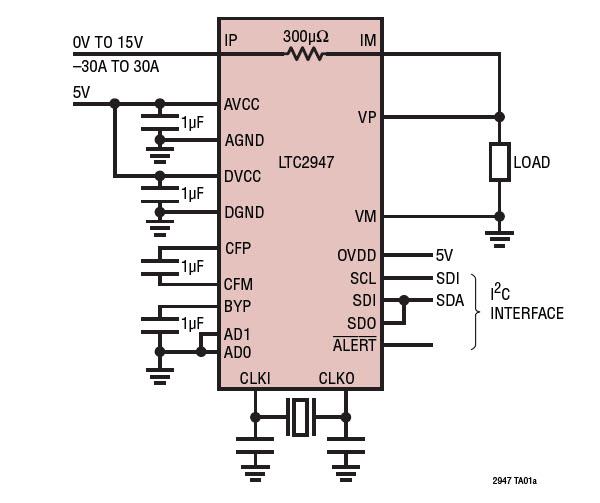

典型应用
发布日期: 2017-04-25
| 更新日期: 2022-03-11
