Analog Devices Inc. LTC3118降压-升压直流/直流转换器
Linear Technology/Analog Devices LTC3118降压-升压直流/直流转换器具有双路输入和宽电压范围。该转换器具有智能、集成、低损耗电源通路 (PowerPath™) 控制功能，采用了独特的电源开关架构。具有固定1.2MHz PWM的低噪声电流模式架构可从输入源到可编程输出电压提供高效运行。高达18V的灵活电压能力和电压裕量使LTC3118尤其适用于多种应用和电源。
LTC3118的特性包括2μA关断电流、短路保护和热过载保护。该转换器采用散热增强型24引脚4mm x 5mm QFN封装和28引脚TSSOP封装。
特性
- 集成型高效率双路输入PowerPath™ Plus降压-升压型直流/直流转换器
- 理想二极管或优先级VIN选择模式
- VIN1和VIN2范围：2.2V至18V
- VOUT范围：2V至18V
- 每个VIN均可高于、低于或等于VOUT
- 针对VIN > 6V，在2A时生成5V电压
- 1.2MHz低噪声固定频率运行
- 电流模式控制
- 所有内部N通道MOSFET
- 引脚可选PWM或突发模式 (Burst Mode®) 工作
- 精确、独立的RUN引脚阈值
- 效率高达94%
- VIN和VOUT电源良好指示灯
- 休眠时IQ为50μA，关断时为2μA
- 4mm x 5mm 24引脚QFN或28引脚TSSOP封装
应用
- 具有多个输入源的系统
- 备用电源系统
- 墙壁适配器或锂离子输入至5VOUT
- 储备电源用电池或超级电容器输入
- 替代二极管或设计，具有更高效率、灵活性和性能

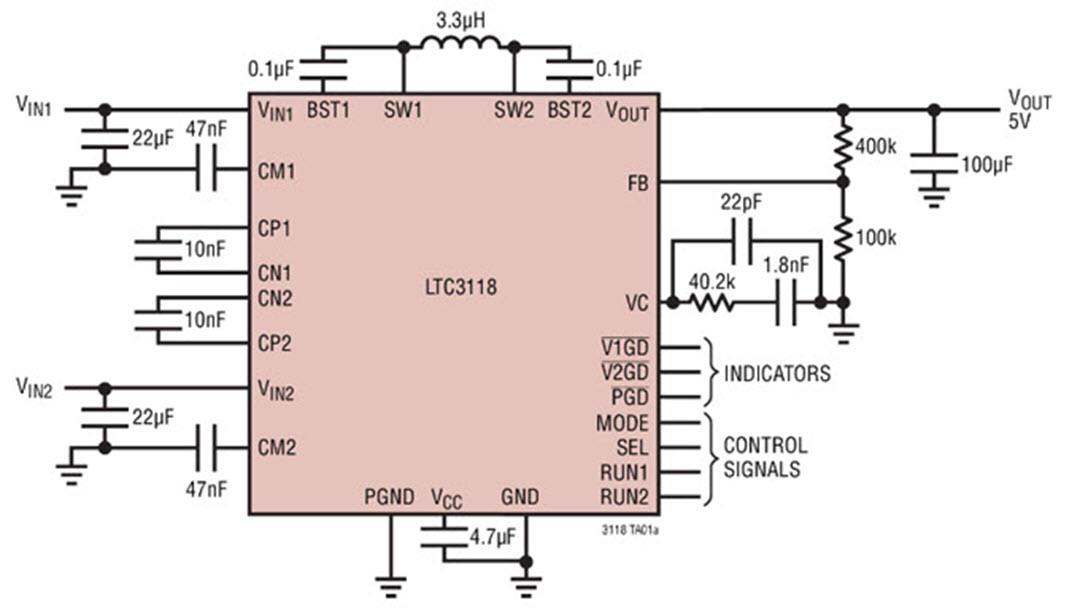

典型应用电路
