Analog Devices Inc. LTC31xx同步降压-升压直流-直流转换器

Linear Technology/Analog Devices LTC31xx同步降压-升压型直流-直流转换器具有高效率和超低噪声，尤其适用于无线长寿命应用。LTC3130 (600mA) 和LTC3129 (200mA) 具有宽V_IN和V_OUT范围，采用1.2MHz PWM架构，可将解决方案占用空间降至最小。

LTC3111具有固定频率、扩展的输入和输出范围，适用于各种单节或多节电池以及墙壁适配器应用。LTC3115-1直流/直流转换器支持可编程频率PWM模式操作，噪声低、效率高，并能使开关操作同步至一个外部时钟。该转换器具有额外特性，比如电源良好输出和热关断。

特性

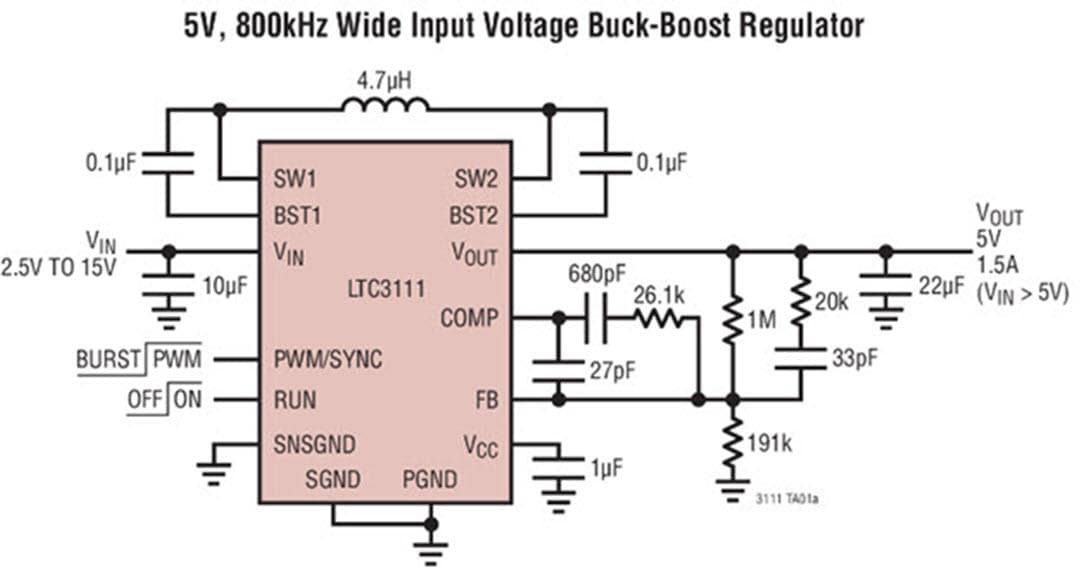

LTC3111特性
- 稳压输出，V_IN高于、低于或等于V_OUT
- 2.5V至15V输入和输出电压范围
- 1.5A连续输出电流：VIN ≥ 5V, V_OUT = 5V，PWM模式
- 单电感器
- 精确RUN阈值
- 效率高达95%
- 800kHz开关频率，600kHz和1.5MHz之间可同步
- 在Burst Mode^®工作模式下的空载静态电流为49μA
- 在关断状态下输出断开
- 关断电流< 1μA
- 内部软启动
- 小型散热增强型14引脚 (3mm x 4mm x 0.75 mm) DFN和16引脚MSOP封装

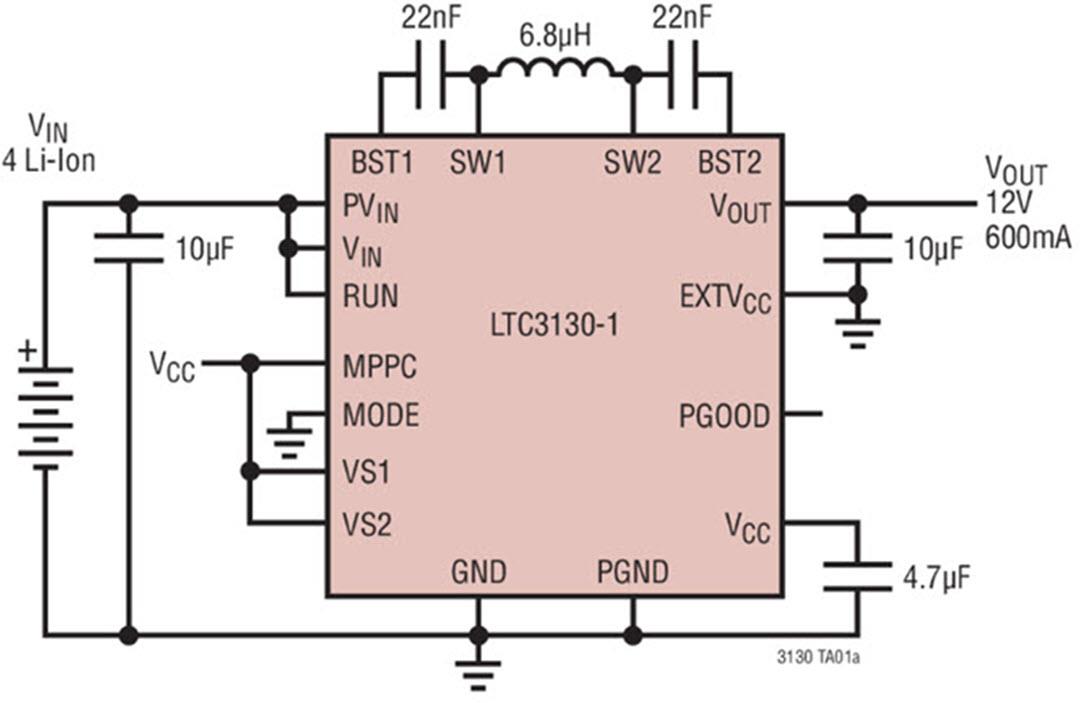

LTC3130特性
- 将V_OUT调节为高于、低于或等于V_IN
- 宽V_IN范围：2.4V至25V（<1V至25V，使用EXTVCC输入）
- V_OUT范围：1V至25V
- 可调输出电压 (LTC3130)
- 四个可选择的固定输出电压(LTC3130-1）
- 在Burst Mode^®工作模式下的空载输入电流为1.2µA（V_IN = 12V，V_OUT = 5V）
- 降压模式下输出电流为600mA
- 引脚可选850mA/450mA电流极限(LTC3130)
- 效率高达95%
- 引脚可选突发模式运行
- 1.2MHz超低噪声PWM频率
- 精确RUN引脚阈值和电源良好指示器
- 可编程最大功率点控制
- 在关断状态下，IQ = 500nA
- 散热增强型20引脚3mm x 4mm QFN和16引脚MSOP封装

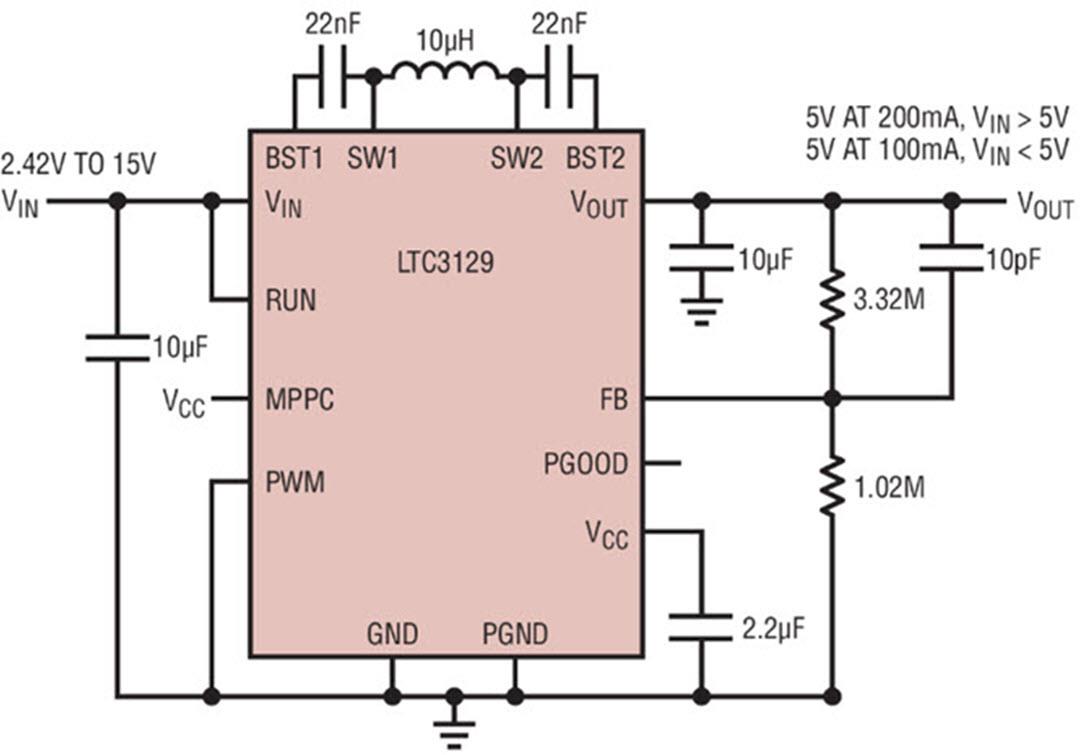

LTC3129特性：
- 将VOUT调节为高于、低于或等于VIN
- 宽VIN范围： 2.42V至15V，启动后1.92V至15V（自举）
- 宽VOUT范围：1.4V至15.75V
- 降压模式下输出电流为200mA
- 单电感器
- 1.3μA静态电流
- 可编程最大功率点控制
- 1.2MHz超低噪声PWM
- 电流模式控制
- 可选的Burst Mode®操作
- 效率高达95%
- 精确RUN引脚阈值
- 电源良好指示器
- 10nA关断电流
- 散热增强型3mm x 3mm QFN和16引脚MSOP封装

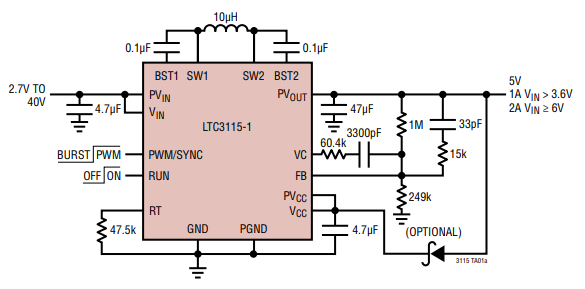

LTC3115-1特性：
- 宽VIN范围：2.7V至40V
- 宽VOUT范围：2.7V至40V
- VIN ≥ 3.6V，VOUT = 5V时，输出电流为1A
- 在降压工作模式下，VIN ≥ 6V时，输出电流为2A
- 可编程频率：100kHz至2MHz
- 可与外部时钟同步至2MHz
- 效率高达95%
- 在Burst Mode®工作模式下的空载静态电流为30μA
- 超低噪声降压-升压PWM
- 内部软启动
- 关断时电源电流为3µA
- 可编程输入欠压锁定
- 小型4mm × 5mm × 0.75mm DFN封装
- 散热增强型20引脚TSSOP封装
