Analog Devices Inc. LTC3255无电感电荷泵转换器
Linear Technology/Analog Devices LTC3255无电感电荷泵转换器是开关电容器降压直流/直流转换器，可采用4V至48V输入电压产生一个稳定的输出（2.4V至12.5V之间可调）。在输入电压超过输出电压两倍的应用中，LTC3255的2:1电容性电荷泵可把输出电流能力扩展到输入电源电流限制以外。在无负载条件下，突发模式 (Burst Mode®) 操作VIN静态电流减小至16μA。
凭借其集成型VIN并联稳压器，LTC3255转换器成为4mA至20mA电流环路应用的绝佳选择。该转换器可实现电流倍增，允许4mA输入电流能够连续地为一个7.4mA负载供电。LTC3255转换器可以充当线性稳压器的一种更高效率替代产品。该转换器还为降压型直流/直流转换器提供一种节省空间的无电感型替代方案。
特性
- 输入电压范围：4V至48V
- 可调稳压输出：2.4V至12.5V
- 输出电流：50mA（最大值）
- 在调节状态和无负载时的静态电流为16μA
- 输入故障保护：–52V至60V
- 具自动模式切换功能的多模式充电泵（2:1、1:1）可在宽VIN范围内保持调节作用
- 输入电压并联模式适合于电流馈电型应用
- 电源良好输出
- 过热和短路保护
- 工作结温：150°C（最大值）
- 散热增强型10引脚MSOP和10引脚 (3mm x 3mm) DFN封装
应用
- 工业控制、工厂自动化、传感器和SCADA系统
- 内务电源
- 电流上升稳压器，用于4mA至20mA电流环路

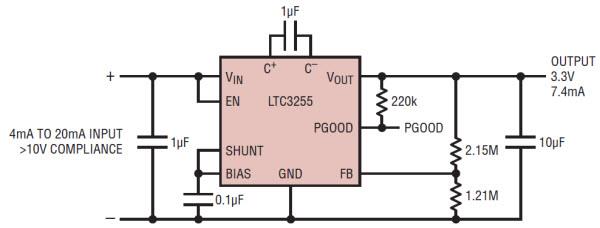

LTC3255典型应用
