Analog Devices Inc. LTC3256降压电荷泵直流/直流转换器
Analog Devices LTC3256降压型电荷泵转换器是开关电容器降压直流/直流转换器，可在宽输入范围内产生两个稳压输出。第一个稳压输出是通过直接连接到电荷泵输出产生的5V输出。第二个稳压输出是通过低压差 (LDO) 线性后置稳压器产生的3.3V输出。该转换器提供高达350mA的总输出电流。在12V VIN和两个输出端上均承受最大负载的情况下，功率耗散减少了2W以上。
LTC3256通过在宽工作范围内以2:1模式运行电荷泵来最大限度地提高效率。根据VIN和负载条件，该转换器按照需要自动切换到1:1模式。该器件的受控输入电流和开关转换速率最大限度地降低传导和辐射EMI。一个集成的看门狗定时器、独立的电源良好输出和复位输入确保了可靠的系统操作和故障监视。LTC3256的缓冲1.1V参考输出可实现面向安全关键型应用的系统自测试。
特性
- 输入电压范围：5.5V至38V
- 独立启用5V和3.3V固定输出
- 5V输出： 100mA（最大值）
- 3.3V LDO输出： 250mA（最大值）
- 具自动模式切换功能的多模式降压型充电泵 （2:1，1:1）
- 低静态电流
- 当两个输出均在调节时（无负载）为20μA
- 在停机模式为0.5μA
- 专为符合ISO26262标准的系统进行设计
- 1.1V参考输出，用于系统诊断
- 具可调定时的上电复位和看门狗控制器
- 在每个输出上提供过流故障保护
- 过热保护
- 最高工作结温：150°C
- 散热增强型16引脚MSOP封装
应用
- 汽车用ECU/CAN收发器电源
- 工业/电信内务电源
- 低功耗12V至5V和3.3V转换

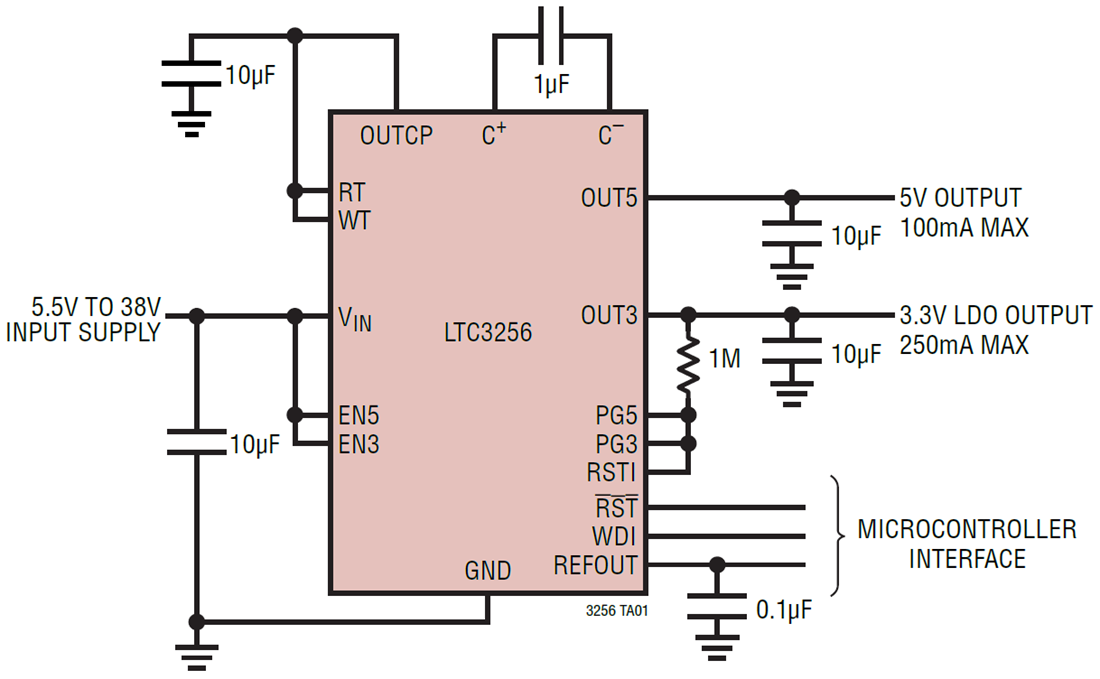

典型应用
