Analog Devices Inc. LTC3260负输出充电泵转换器
Linear Technology/Analog Devices LTC3260双电源负输出充电泵转换器是具有双极性输出电源的低噪声直流/直流转换器。LTC3260采用正和负低压差 (LDO) 稳压器，每个可以输出高达50mA的输出电流。该设计允许LTC3260在4.5V至32V输入电压范围内提供高达100mA的输出。设计人员可以使用外部电阻器分压器将正负LDO输出电压分别向下调整至1.2V和-1.2V。
内部充电泵可在低静态电流突发模式 (Burst Mode®) 操作或低噪声恒定频率模式下工作。当处于突发模式操作时，电荷泵可调节至-0.94VIN，在启用了两个LDO稳压器的情况下仅消耗100μA静态电流。当处于恒定频率模式时，电荷泵生成等于-VIN的输出。在恒定频率模式下，LTC3260使用外部电阻器在500kHz固定频率时工作或在50kHz至500kHz之间对数值进行编程。
特性
- VIN范围：4.5V至32V
- 负输出充电泵生成-VIN
- 电荷泵输出电流高达100mA
- 低噪声负LDO后置稳压器（ILDO = 50mA最大值）
- 低噪声独立正LDO稳压器（ILDO = 50mA最大值）
- 50kHz至500kHz可编程振荡器频率
- 两个LDO稳压器开启时Burst Mode®工作模式下的静态电流为100μA
- 采用陶瓷电容器可稳定工作
- 短路/热保护
- 薄型3mm x 4mm 14引脚DFN和散热增强型16引脚MSOP封装
应用
- 低噪声双极/负输出电源
- 工业/仪器仪表低噪声偏置发生器
- 便携式医疗设备
- 便携式仪器

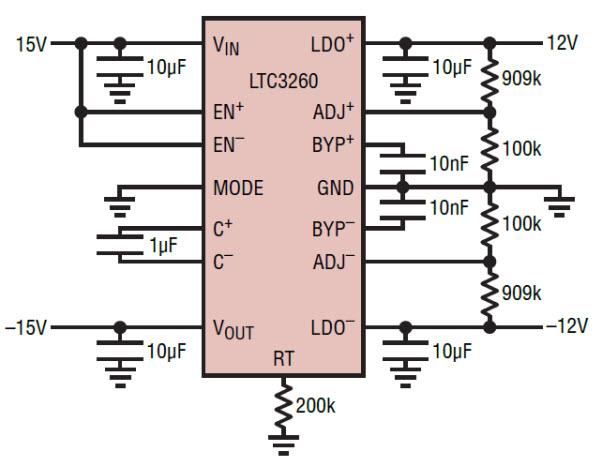

LTC3260典型应用
