Analog Devices Inc. LTC3306同步降压稳压器

Analog Devices Inc. LTC3306同步降压稳压器是非常小的、高效率、低噪声、单片同步降压直流/直流转换器，能够通过2.25V至5.5V输入电源提供1.75A（最大值）平均输出电流。此系列稳压器利用恒定频率、2MHz开关频率下的峰值电流模式控制和22ns的最短导通时间，在微型解决方案尺寸中实现快速瞬态响应和精确调节。可用模式包括用于降低噪声的强制连续模式或用于在轻负载时提高效率的低纹波突发模式® 操作。

LTC3306可提供外部电阻可编程输出或500mV至3.65V（增量为50mV）的固定输出电压，提供100%占空比运行，具有极低的压差电压。其他功能包括高精度PGOOD输出、
精密使能阈值、输出过压保护、热关断和输出短路保护。Analog Devices Inc. LTC3306同步降压稳压器采用6引脚1.6 mm × 1 mm、0.5 mm间距WLCSP封装。

特性

  • 低纹波Burst Mode或强制连续工作模式
  • 高效率
    • NMOS：30mΩ
    • PMOS：100mΩ
  • 峰值电流模式控制
  • 宽带宽
  • 快速瞬态响应
  • 在过载情况下安全承受电感器饱和
  • 400mV精密使能阈值
  • 低关断电流 (1μA)
  • 内部补偿
  • 内部软启动
  • 电源良好输出
  • 微型WLCSP封装和少量微型外部元件形成了9mm2 的完整解决方案

应用

  • 通用、工业和GSM电源
  • 分布式直流电源系统 (POL)
  • FPGA、ASIC、µP内核电源

规范

  • 电压范围
    • 输入（VIN）：2.25V至5.5V
    • 输出（VOUT）：0.5V至3.65V，精度为±1.0%
  • 典型开关频率：2MHz
  • 使能阈值：400mV
  • 最短接通时间：22ns
  • 软启动持续时间：0.25ms至3ms
  • 工作结温范围：–40°C至125°C

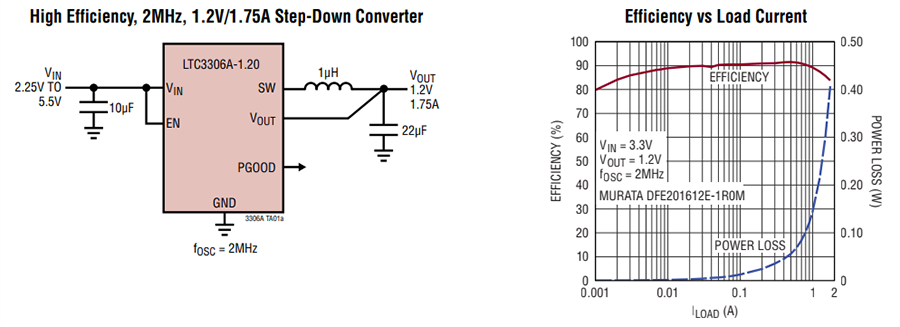

典型应用

应用电路图 - Analog Devices Inc. LTC3306同步降压稳压器

框图

框图 - Analog Devices Inc. LTC3306同步降压稳压器
发布日期: 2023-02-27 | 更新日期: 2024-03-26
