Analog Devices Inc. LTC3311和LTC3311S降压Silent Switcher

Analog Devices Inc. LTC3311和LTC3311S同步降压Silent Switcher能够通过2.25V至5.5V输入电源提供高达12.5A输出电流。LTC3311采用Silent Switcher 1架构，LTC3311S采用Silent Switcher 2架构。两种型号均集成内部热环旁路电容器，可在 高达5MHz的开关频率下实现低EMI和高效率。 也可对需要更高功率要求的系统轻松实施多相并行转换器。

Analog Devices Inc. LTC3311和LTC3311S采用恒定频率、峰值电流模式控制架构，可实现快速瞬态响应。500mV基准可实现低电压输出。100%占空比运行实现低压差。

LTC3311和LTC3311还包括输出处于稳压状态时的电源良好信号、精密使能阈值、输出过压保护、热关断、温度监控器、时钟同步、模式选择和输出短路保护。

LTC3311和LTC3311S降压Silent switcher引脚兼容，采用紧凑的3mm x 3mm LQFN-18封装。两种型号均符合汽车应用类AEC-Q100认证。

应用

  • 汽车/工业/通信
  • 服务器、电信电源
  • 分布式直流电源系统 (POL)
  • FPGA、ASIC、µP内核电源

特性

  • 与LTC3310和LTC3310S引脚兼容
  • Silent Switcher
    • LTC3311：Silent Switcher 1架构
    • LTC3311S：Silent Switcher 2架构
  • 高效率：4.5MΩNMOS和16MΩPMOS
  • 宽带宽，快速瞬态响应
  • 在过载情况下安全承受电感器饱和
  • VIN范围：2.25V至5.5V
  • VOUT范围：0.5V至VIN
  • VOUT精度：±1%（带远程检测）
  • 峰值电流模式控制
  • 最短导通时间：35ns
  • 可编程频率：5MHz
  • 400mV精密使能阈值，关断时1µA
  • 输出软启动，具有电压跟踪功能
  • 电源良好输出
  • 裸片温度监控器，
  • 可配置为强制连续模式下的并联功率级
  • 热增强型3mm×3mm LQFN封装
  • 符合汽车应用类AEC-Q100标准

数据手册

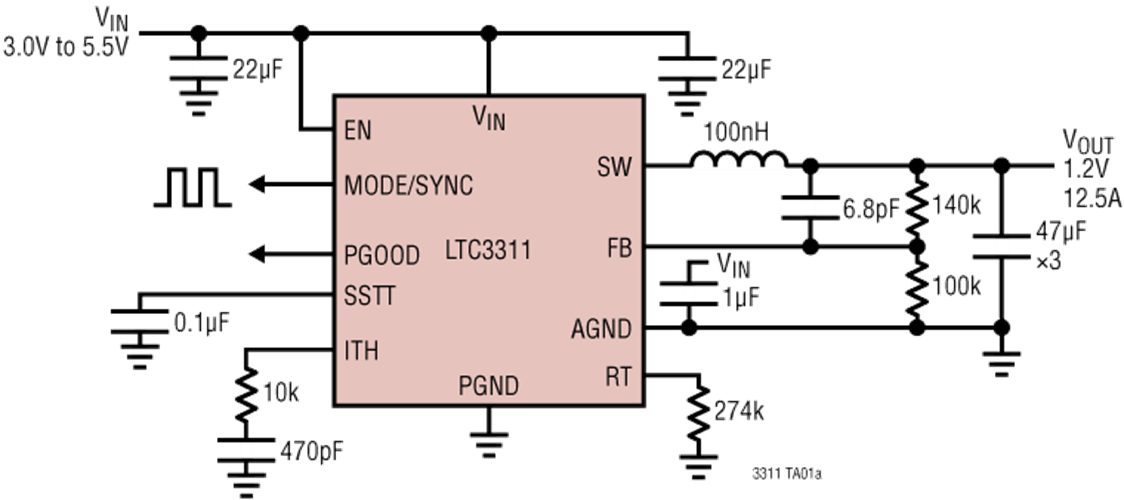

典型应用

应用电路图 - Analog Devices Inc. LTC3311和LTC3311S降压Silent Switcher
