Analog Devices Inc. LTC333x毫微功耗降压-升压型直流/直流转换器
Linear Technology/Analog Devices LTC333x毫微功耗降压-升压型直流/直流转换器集成了一个高压能量采集电源。另外，该系列中所有器件均设有一个由原电池供电的直流/直流转换器，可形成单一输出电源，适用于替代能源应用。能量采集电源包括一个集成式全波桥式整流器和一个高压降压转换器。该电源可从压电源、太阳能或磁源采集能量。原电池输入可为降压-升压转换器供电，其输入电压可低至1.8V。任一直流/直流转换器均可为单个输出提供能量。当可以使用采集的能量时，会采用降压工作模式，从而将从电池吸收的静态电流降低到基本为零。该特性可延长电池的使用寿命。该降压-升压型器件仅在采集的能量用尽后才会为VOUT供电。
特性
- LTC3330
- 具有输入优先排序器的双输入、单输出直流/直流转换器
- 能量采集输入：3.0V至19V降压型直流/直流转换器
- 原电池输入：1.8V至5.5V降压-升压型直流/直流转换器
- 当存在能量采集源时，电池IQ为零
- 超低静态电流：无负载时为750nA
- 低噪声LDO后置稳压器
- 集成式超级电容器平衡器
- 输出电流高达50mA
- 可编程直流/直流和LDO输出电压、降压UVLO和降压-升压峰值输入电流
- 集成式低损耗全波桥式整流器
- 输入保护性分流器：在VIN ≥ 20V条件下高达25mA
- 5mm×5mm QFN-32封装
- 具有输入优先排序器的双输入、单输出直流/直流转换器
- LTC3331
- 具有输入优先排序器的双输入、单输出直流/直流转换器
- 能量采集输入：3.0V至19V降压型直流/直流转换器
- 电池输入：高达4.2V降压-升压型直流/直流转换器
- 带可编程浮动电压的10mA并联电池充电器：3.45V、4.0V、4.1V、4.2V
- 低电池电量断接
- 超低静态电流：无负载时为950nA
- 集成式超级电容器平衡器
- 输出电流高达50mA
- 可编程直流/直流输出电压、降压UVLO和降压-升压峰值输入电流
- 集成式低损耗全波桥式整流器
- 输入保护性分流器：在VIN ≥ 20V条件下高达25mA
- 5mm×5mm QFN-32封装
- 具有输入优先排序器的双输入、单输出直流/直流转换器
- LTC3335
- 680nA输入静态电流（无负载时输出处于调节状态）
- 工作输入电压范围：1.8V至5.5V
- 可选输出电压：1.8V、2.5V、2.8V、3V、3.3V、3.6V、4.5V、5V
- 集成式库仑计数器可测量累积的电池放电量
- 电池放电测量精度：±5%
- 可编程峰值输入电流：5mA、10mA、15mA、25mA、50mA、100mA、150mA、250mA
- 输出电流高达50mA
- 效率高达90%
- 适用于多种电池尺寸的可编程库仑计数器预分频器
- 可编程放电警报阈值
- I2C接口
- 薄型 (0.75mm) 20引脚 (3mm x 4mm) QFN封装
应用
- LTC3330/LTC3331
- 能量采集
- 带备用原电池的太阳能供电型系统
- 无线HVAC传感器和安保设备
- 移动资产跟踪
- LTC3335
- 长寿命原电池应用
- 无线传感器
- 远程监视器
- Dust Networks® SmartMesh®应用

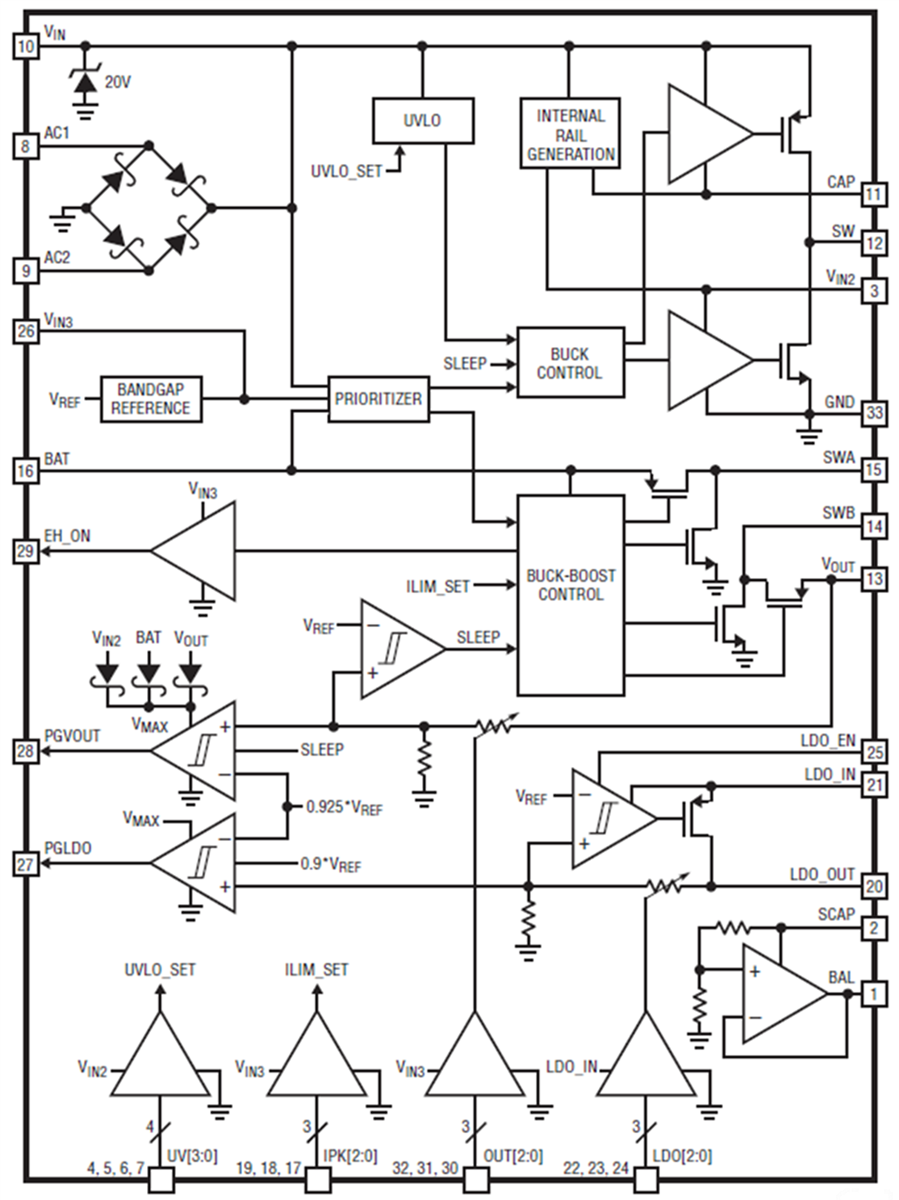

框图
