Analog Devices Inc. LTC3372降压控制器和降压稳压器IC
Analog Devices Inc. LTC3372降压控制器和降压稳压器IC是高度灵活的多输出电源IC。这些器件包括一个高性能高压降压型直流/直流开关稳压器控制器，可在4.5V至60V输入电压范围内驱动全N通道同步功率FET级。LTC3372 IC还包括四个低压同步降压型稳压器，可以通过C1-C3引脚进行编程，以便共用八个1A集成功率级。CT引脚负责设置看门狗定时器的定时参数和LV输出的上电复位 (RST)。精确的使能阈值有助于实现可靠的上电排序。LTC3372 IC主要面向需要多个电压轨的汽车应用。
特性
- 可编程或可与外部时钟同步
- 可编程看门狗和上电复位延迟
- 8种灵活的配置
- IC芯片温度监控器输出
- 散热增强型48引脚7mm × 7mm QFN封装
- 延长电池运行时间
规范
- 高压降压控制器：
- 4.5V至60V VIN
- 5V/3.3V VOUT
- LV降压稳压器：
- 2.25V至5.5V INA-H
- VOUT1-4 ≥ 0.8V
- 8个1A LV降压集成功率级，可配置为2、3或4个输出通道
- 8种独特的输出配置（每通道1A至4A）
- 较低的总空载输入电源电流 (IQ)：
- 仅限15µA HV控制器 (5VOUT)
- 仅限23μA HV控制器 (3.3VOUT)
- 33μA HV控制器 (3.3VOUT) 和一个LV稳压器
- 每个附加LV稳压器通道9μA
- 1MHz至3MHz工作频率（HV在1/6频率下运行）
其他资源

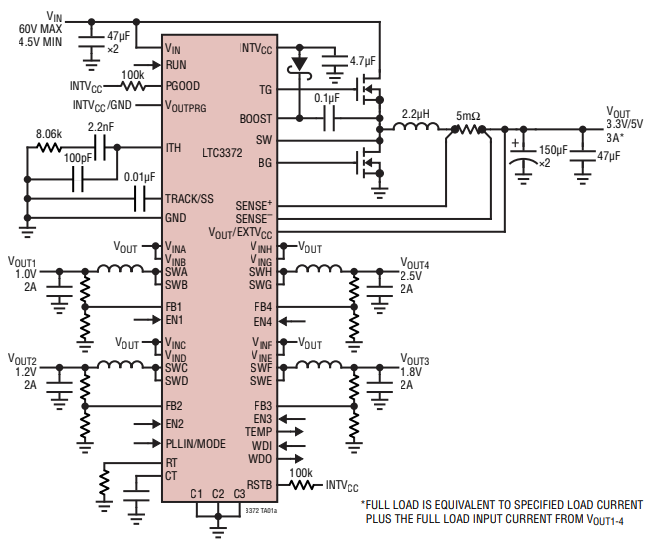

LTC3372应用电路图

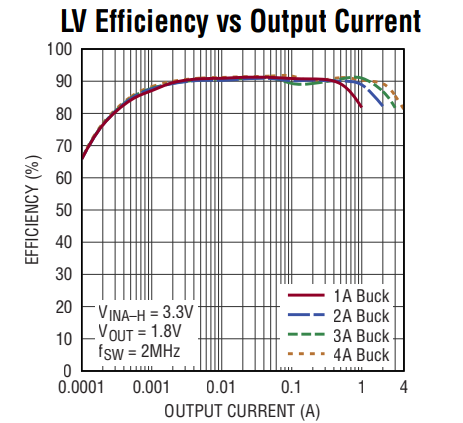

LTC3372性能图
发布日期: 2019-01-14
| 更新日期: 2023-07-27
