Analog Devices Inc. LTC3374/3375 8通道、可并联1A降压型直流/直流转换器
Linear Technology/Analog Devices LTC3374/3375 8通道、可并联1A降压型直流/直流转换器是高效率、高度集成的多输出电源管理解决方案。LTC3374/3375设有8个内部补偿同步降压型转换器，均由2.25V至5.5V独立电源供电。八个独立的降压稳压器的输出电压范围为0.425V至VIN，另外还设有一个高压常开型25mA LDO控制器。
该款1A降压型直流/直流转换器设计用于进行灵活的排序和故障监控，采用小型QFN和TSSOP封装。借助直流/直流转换器按钮ON/OFF/RESET控制、上电复位和看门狗计时器，可实现灵活可靠的上电排序和系统监控。
特性
- LTC3374特性
- 8通道独立降压型直流/直流转换器
- 可利用单个电感器对高达4A的每个输出电压轨进行主/从配置
- 用于每个直流/直流转换器的独立VIN电源（2.25V至5.5V)
- 所有直流/直流转换器均具有0.8V至VIN的输出范围
- 用于自主型排序的精密使能引脚阈值
- 1MHz至3MHz可编程/可同步振荡器频率（2MHz默认值）
- 裸片温度监控器输出
- 散热增强型38引脚QFN (5mm × 7mm) 和TSSOP封装
- LTC3375特性
- 8通道独立降压型直流/直流转换器
- 可利用单个电感器对高达4A的每个输出通道进行主/从配置
- 用于每个直流/直流转换器的独立VIN电源（2.25V至5.5V)
- 所有直流/直流转换器均具有0.425V至VIN的输出范围
- 用于自主型排序（或I2C控制）的精密使能引脚阈值
- 1MHz至3MHz可编程/可同步振荡器频率（2MHz默认值）
- 每个通道的I2C可选调相（90°步进）
- 可编程上电复位/看门狗/按钮计时
- 裸片温度监控器输出
- 48引脚 (7mm x 7mm) QFN封装
应用
- 通用型多通道电源
- 工业/汽车/通信

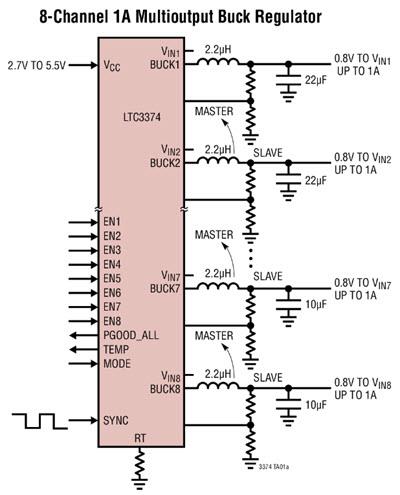

LTC3374典型应用

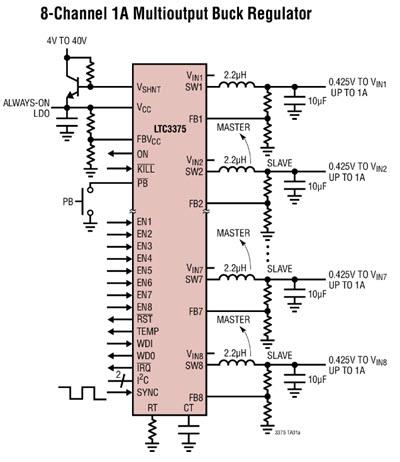

LTC3375典型应用
