Analog Devices Inc. LTC3897 PolyPhase™同步升压控制器
Analog Devices Inc. LTC3897 PolyPhase™同步升压控制器具有浪涌抑制器和理想二极管控制器，可提供输入/输出保护。该器件设有升压控制器，可异相驱动两个N通道功率MOSFET级以降低输入和输出电容器要求。这样即可使用比同类单相方案尺寸更小的电感器。同步整流可降低功率损耗并简化散热要求。
LTC3897控制器设有浪涌抑制器，可控制外部N通道MOSFET的栅极，以保护器件免遭高电压输入瞬变的损坏，并提供用于升压型转换器的浪涌电流控制、过流保护和输出断接。集成的理想二极管控制器驱动另一个N通道MOSFET，以取代一个用于反向输入保护和电压保持或峰值检测的肖特基二极管。另外，该理想二极管控制器负责控制MOSFET两端的正向电压降并最大限度地减小反向电流。 该器件具有55µA的低静态电流，采用散热增强型38引脚无引线QFN或38引脚TSSOP封装。
特性
- 输入电压范围：4.5V至65V（高达75V浪涌）
- 反向输入保护至-40V
- 用于升压型转换器的浪涌电流控制、过流保护和输出断接
- 带可调钳位电压的输入电压浪涌保护
- 板载理想二极管控制器
- 低静态电流：55µA
- 两相操作降低了所需的输入和输出电容以及噪声
- 输出电压高达60V
- 用于逻辑电平或标准门限FET的可调栅极驱动电平5V至10V (OPTI-DRIVE)
- 无需外部自举二极管
应用
- 工业
- 汽车
- 军事/航空电子

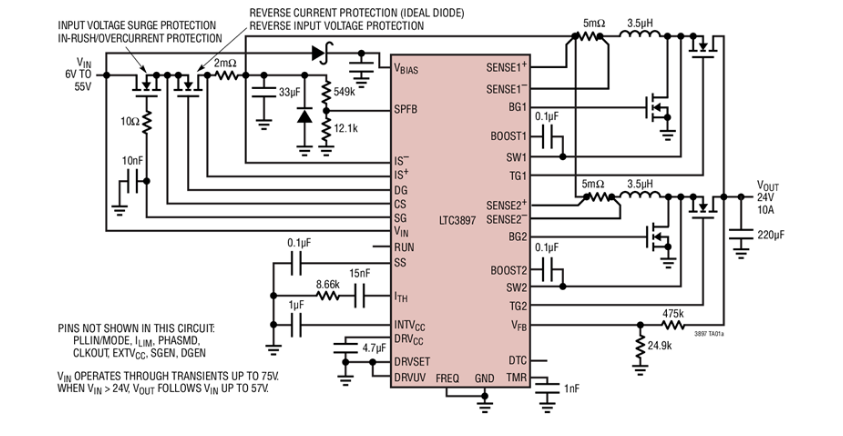

典型应用
发布日期: 2019-04-09
| 更新日期: 2023-09-11
