Analog Devices Inc. LTC4287正热插拔控制器
Analog Devices Inc. LTC4287正热插拔控制器是用于热插拔应用的集成解决方案，支持从带电背板安全插入和拔出电路板。双栅极驱动器和可配置多模启动排序与操作针对各种功率等级优化了金属氧化物半导体场效应晶体管（MOSFET）安全工作区（SOA）。该断路器定时器可限制MOSFET温度，以针对过应力提供可靠保护。
借助SMBus 3.1接口、PMBus命令结构和具有可选分辨率与速度的板载模数转换器（ADC），可监控电路板电流、电压、功率、能量、温度和故障状态。可选的外部、电可擦除可编程只读存储器（EEPROM）可用于零件配置，并提供对过去故障情况的BlackBox捕获。
Analog Devices Inc. LTC4287还具有其他特性，可响应输入欠压和过压，在发生故障时中断主机，在输出功率良好时发出通知，检测电路板插入，在外部电源监控器未能在超时期间内指示电源良好状态时关闭MOSFET，并在主机命令关闭后的可编程延迟后自动重启。
特性
- 驱动两个栅极，用于大功率应用
- 宽输入电源电压范围：6.5V至80V
- 优化MOSFET SOA，具有多模启动排序和运行
- 通过ADC监控电流、电压、功率和能量
- 限制MOSFET温度，实现过应力保护
- 使用可选的外部EEPROM进行BlackBox捕获和配置
- 可调、6.6%精度（5mV）电流限制，带折返
- SMBus 3.1接口和PMBus兼容命令结构
- 可并联控制器，用于大电流电平
- 最小和最大ADC测量记录，带警报功能
- 采用48（39）引脚塑料QFN（7mm × 7mm）封装
- 可配置电流折返
应用
- 高可用性服务器背板系统
- 12V/24V/48V/54V分布式电源系统
- 工业

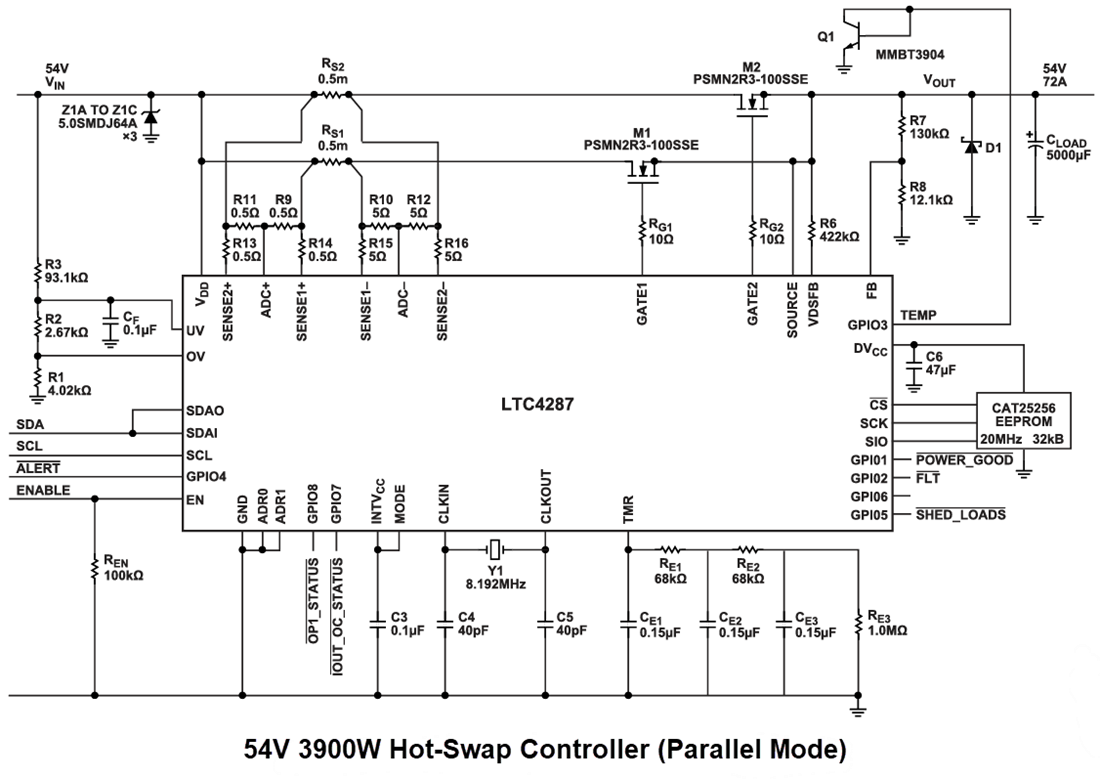

典型应用
发布日期: 2023-12-05
| 更新日期: 2023-12-12
