Analog Devices Inc. LTC4444同步N沟道MOSFET驱动器
Analog Devices Inc. LTC4444同步N通道MOSFET驱动器是一款高频高电压栅极驱动器，可利用一个同步直流-直流转换器在高达100V的电源电压下驱动两个N通道MOSFET。这款功能强大的驱动器可降低具有高栅极电容的MOSFET的开关损耗。LTC4444配置用于两个电源独立的输入。高压侧输入逻辑信号在内部被电平移位至自举电源，此电源可以在高出地电位达114V的电压条件下运行。
LTC4444包含欠压闭锁电路，用于在器件启动时停用外部MOSFET。该器件具有自适应直通保护功能，可防止两个MOSFET同时传导。
LTC4444采用散热增强型8引脚MSOP封装，符合汽车应用类AEC-Q100标准。
特性
- 符合汽车应用类AEC-Q100标准
- 自举电源电压至114V
- 宽VCC电压：7.2V至13.5V
- 自适应直通保护功能
- 2.5A峰值TG上拉电流
- 3A峰值BG上拉电流
- 1.2Ω TG驱动器下拉电阻
- 0.55Ω BG驱动器下拉电阻
- 5ns TG下降时间驱动1nF负载
- 8ns TG上升时间驱动1nF负载
- 3ns BG下降时间驱动1nF负载
- 6ns BG上升时间驱动1nF负载
- 驱动高侧和低侧N通道MOSFET
- 欠压锁定
- 散热增强型8引脚MSOP封装
应用
- 分布式电源架构
- 汽车用电源
- 高密度电源模块
- 电信
应用电路

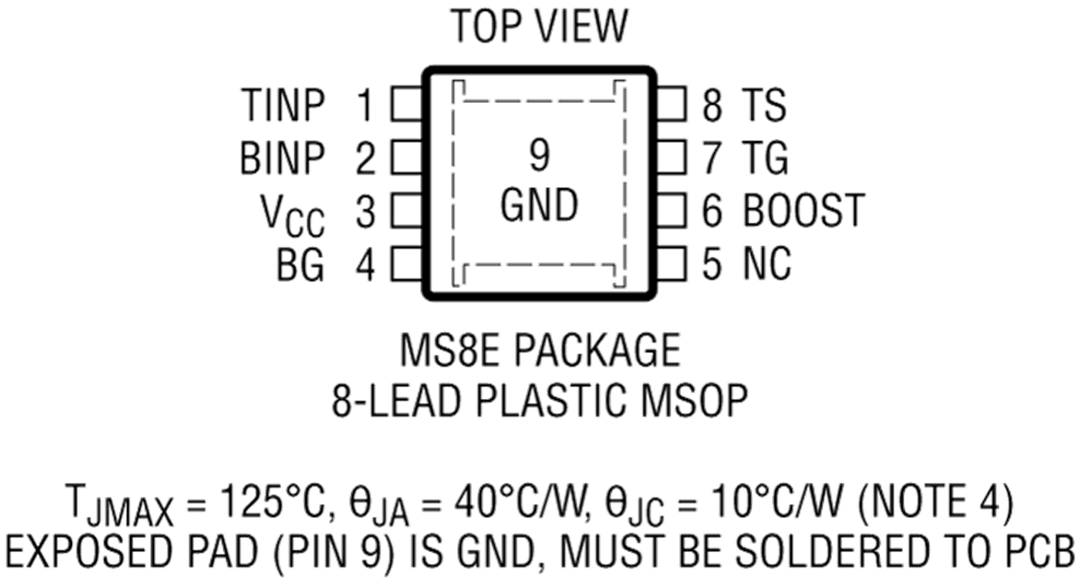

引脚配置
