Analog Devices Inc. LTC554x系列2GHz至14GHz微波混频器
Linear Technology/Analog Devices LTC554x系列2GHz至14GHz微波混频器提供高性能、双平衡无源混频功能，用于上变频或下变频。LTC5548具有宽带、差分直流至6GHz IF端口，特别适用于IF频率范围扩展至低于500MHz的应用。LTC5549具有2GHz至14GHz的RF端口频带范围，以及针对500MHz至6GHz优化的IF端口。
该混频器具有集成的LO倍频器，通过CMOS兼容控制引脚启用或禁用。LTC554x系列具有高集成水平，采用小型封装，可最大限度地降低解决方案的总费用。
特性
- LTC5548：
- 上变频或下变频
- 高IIP3：+24.4dBm (5.8GHz)
- +21.4dBm (9GHz)
- 7.1dB转换损耗 (5.8GHz)
- +15.2dBm输入P1dB (5.8GHz)
- 集成LO缓冲器： 0dBm LO驱动
- 可选择的集成LO倍频器
- 低LO-射频泄漏：<-30dBm
- 宽带匹配RF和LO端口
- 3.3V/120mA电源
- 用于TDD工作的快速开启/关闭
- 3mm x 2mm、12引脚QFN封装
应用
- 微波收发器
- 无线回程
- 点对点微波
- 相控阵列天线
- C、X和Ku波段雷达
- 测试设备
- 卫星调制解调器

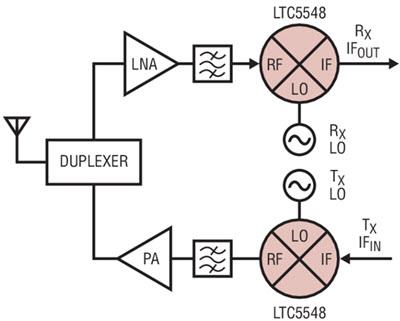

LTC5548典型应用

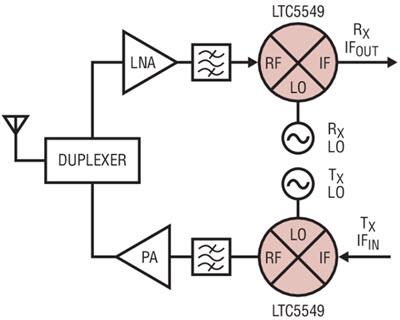

LTC5549典型应用
