Analog Devices Inc. LTC5589低功耗直接正交调制器
Linear Technology/Analog Devices LTC5589 700MHz至6GHz低功耗直接正交调制器开发用于低功耗无线应用。通过给I和Q输入端施加90°相移信号可以实现单边带调制或边带抑制上变频。
调制器能够激活片上温度计以补偿增益-温度变化。使用片上二极管可以进行更精确的温度测量。LTC5589提供连续模拟增益控制 (VCTRL) 引脚，用于快速电源控制。
特性
- 边带抑制：–50dBc (1.8GHz)
- 输出IP3：19dBm (1.8GHz)
- 24引脚4mm x 4mm 塑料QFN封装
- 低RF输出噪声基底：-157dBm/Hz（30MHz偏置），PRF = 1.8dBm，fRF = 2.17GHz
- 正弦波或方波LO驱动
- 频率范围：700MHz至6GHz
- 低功耗：2.7V至3.6V电源； 29.5mA
- 低LO载波泄漏：-43dBm (1.8GHz)
- SPI控制：
- 可调增益： 19dB，步长为1dB
- 有效电源电流：9mA至39mA
- I/Q偏移调节：–64dBm LO载波泄漏
- I/Q增益/相位调节：–61dBc边带抑制
应用
- 无线麦克风
- 电池供电无线电
- 矢量调制器
- 2.45GHz和5.8GHz发射器
- 软件定义无线电(SDR)
- 军用无线电

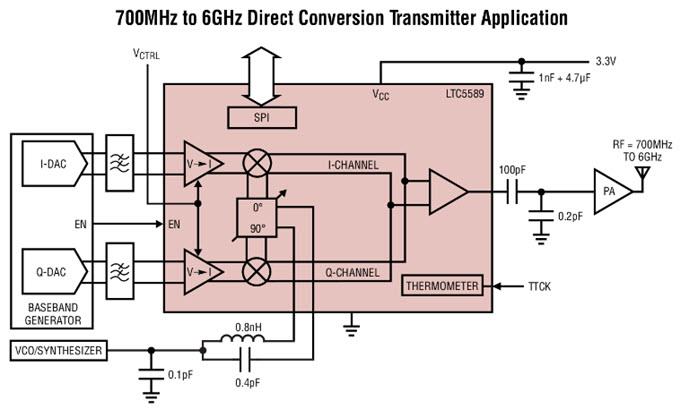

LTC5589典型应用
