Analog Devices Inc. LTC6373仪表放大器

Analog Devices Inc. LTC6373仪表放大器是一款精密仪表放大器，具有全差分输出。 这些输出包括紧密匹配的内部电阻器网络，可实现出色的CMRR、失调电压、增益误差、增益漂移和增益非线性度。用户可以通过3位并行接口（A2至A0）轻松将增益设置到七个可用设置中的一个。第8个状态将该器件置于关断状态，从而将电流消耗降至220μA。与传统电压反馈放大器不同，LTC6373在其所有增益设置中可保持几乎相同的带宽。

Analog Devices Inc. LTC6373仪表放大器具有全差分输出，可驱动高性能、差分输入ADC。输出共模电压可通过VOCM引脚独立调节。LTC6373具有高阻抗输入、直流精度、低噪声、低失真和高速差分ADC驱动器等特性，因此非常适合用于优化数据采集系统。LTC6373采用12引线4mm x 4mm DFN（LFCSP）封装，额定温度范围为-40°C至+125°C。

特性

  • 引脚可编程增益，G=0.25、0.5、1、2、4、8、16V/V +关断
  • 全差分输出
  • 增益误差：0.012%（最大值）
  • 增益误差漂移：1ppm/°C（最大值）
  • CMRR：103dB（最小值），G=16
  • 输入偏置电流：25pA（最大值）
  • 输入失调电压：92μV（最大值），G=16
  • 输入失调电压漂移：1.7μV/°C（最大值），G=16
  • 带宽：4MHz、G=16–3dB
  • 输入噪声密度：8nV/√Hz，G=16
  • 转换率：12V/μs，G=16
  • 可调节输出共模电压
  • 静态电源电流：4.4mA
  • 电源电压范围：±4.5V至±18V
  • 指定温度范围：–40°C至+125°C
  • 小型12引脚4mm x 4mm DFN (LFCSP) 封装

应用

  • 数据采集系统
  • 生物医学仪器
  • 测试与测量设备
  • 差分ADC驱动器
  • 单端至差分转换
  • 多路复用应用

典型应用

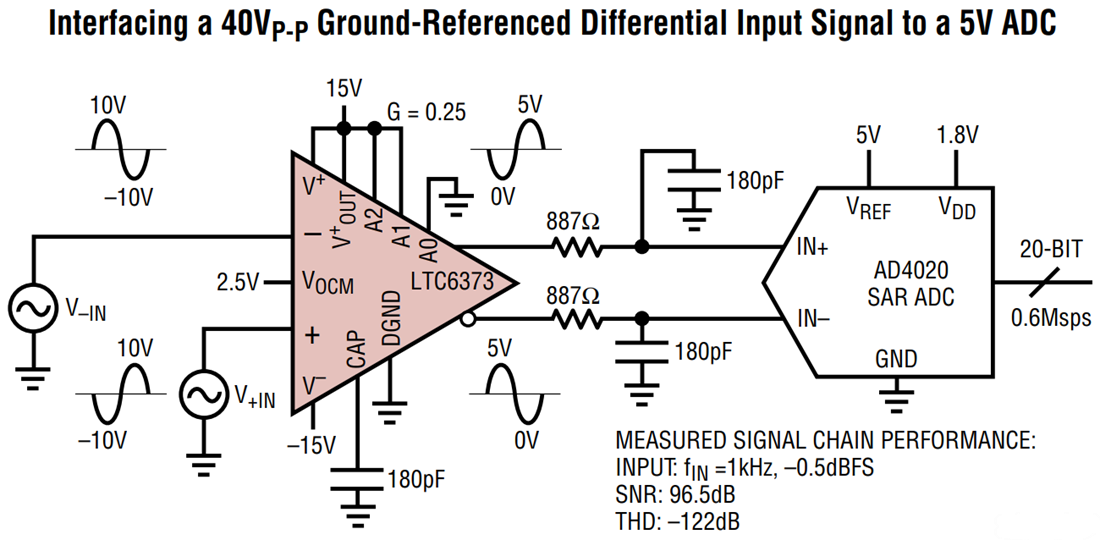

应用电路图 - Analog Devices Inc. LTC6373仪表放大器

技术文章

  • 驱动高精度ADC
    该参考设计优化用于快速、高精度数据采集系统，可确保充分发挥所连传感器的全部功能。
发布日期: 2020-09-17 | 更新日期: 2025-07-31
