Analog Devices Inc. LTC6561四通道跨阻抗放大器

Analog Devices Inc. LTC6561四通道跨阻抗放大器 (TIA) 具有220MHz -3dB带宽和2pF输入电容。LTC6561 TIA具有低噪声、高跨阻抗和低功率耗散，因此非常适合用于采用雪崩光电二极管 (APD) 的LiDAR接收器。LTC6561设计用于在1mA时于12ns内恢复APD电流浪涌，并且可以处理高达1A的APD电流浪涌，从而最大限度地提高LiDAR系统的效率。

LTC6561四通道系统设计采用两级多路复用。四个输入复用为单个输出。第二个输出MUX允许将多个LTC6561组合在一起，以满足8通道、12通道、16通道或32通道应用的需求。这样即可在空间有限的情况下打造更小的整体解决方案和更多的通道数。另外，由于无需外部多路复用器，因此进一步降低了成本并减小了尺寸。

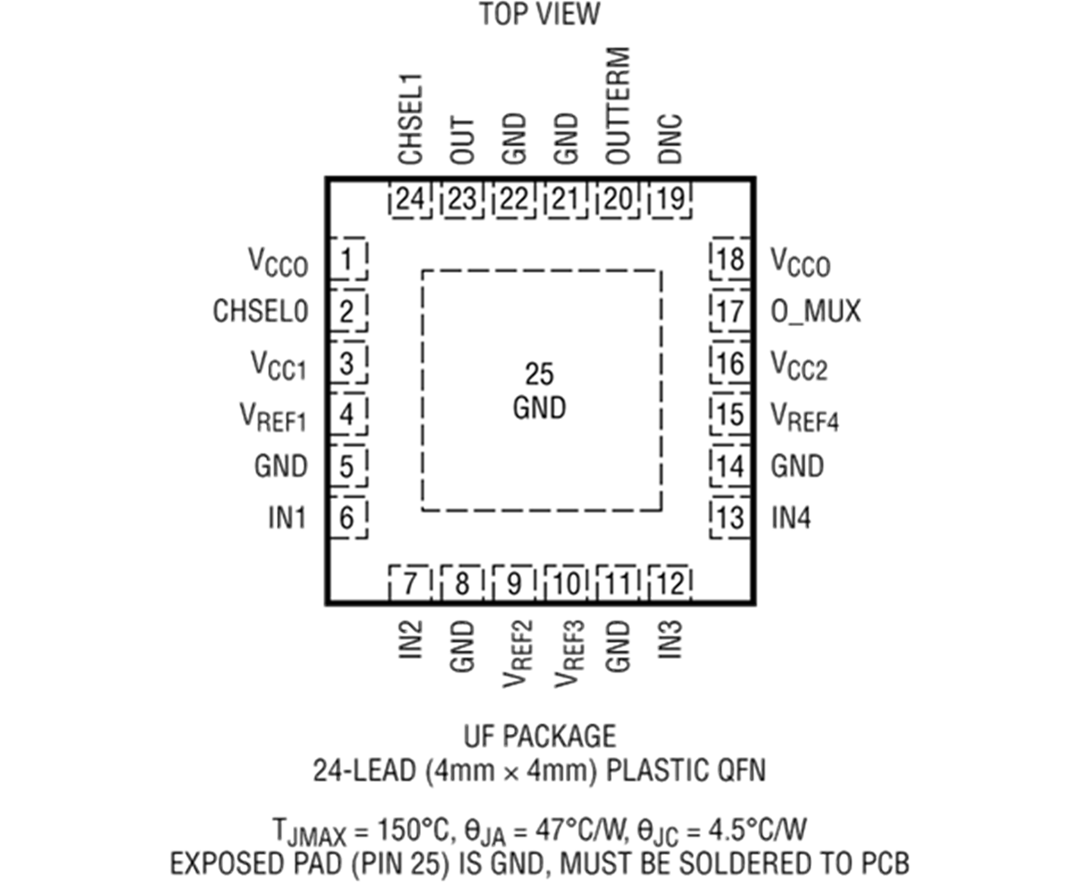

LTC6561采用5V电源供电，4个通道仅消耗180mW功率。LTC6561采用紧凑的4mm x 4mm 24引脚无引线QFN封装，该封装设有裸露焊盘，可进行热管理并实现低电感。

特性

220MHz –3dB带宽（具有2pF输入电容）
单端输出
74kΩ跨阻抗增益
200MHz (2pF) 时输入电流噪声密度为4.8pA/√Hz
200MHz (2pF) 以上时积分输入电流噪声为64nARMS
线性输入范围：0µA至30µA
过载电流：> ±400mA（峰值）
快速过载恢复：12ns，1mA

快速通道切换：< 50ns
单个5V电源
4个通道的功耗为220mW
100Ω负载时输出摆幅为2VP-P
输出多路复用器 (MUX) 结合了多个4通道器件以创建4、8、12、16、24、32通道解决方案
4mm × 4mm、24引脚QFN封装

应用

LIDAR接收器

工业成像
