Analog Devices Inc. LTC7803同步降压控制器
Analog Devices Inc. LTC7803同步降压控制器是一款高性能、100%占空比、同步降压直流/直流开关稳压器控制器，可驱动所有N沟道功率MOSFE级。同步整流可提高效率，降低功耗，以及降低散热要求。采用恒定频率电流模式架构，因此可实现高达3MHz的可锁相开关频率。Analog Devices LTC7803同步降压控制器在4.5V至40V宽输入电源电压范围内工作。
低无负载静态电流延长了电池供电系统的工作运行时间。OPTI-LOOP®补偿优化了宽范围输出电容和ESR值上的瞬态响应。MODE引脚可以选择突发模式、脉冲跳跃模式或轻负载连续电感器电流模式。此外，LTC7803还具有扩频运行特性，可显著降低输入和输出电源上的峰值辐射和传导噪声，从而更加轻松地满足电磁干扰 (EMI) 标准规定的要求。
特性
- 低工作IQ ：12µA (14V VIN 至3.3V VOUT)：
- 宽输入电压范围：4.5 V至40 V
- 输出电压高达40V
- 扩频运行
- RSENSE 或DCR电流检测
- Pass-Thru™/100%占空比能力
- 100%占空比工作
- 可编程固定频率范围：100kHz至3MHz
- 可锁相频率范围：100kHz至3MHz
- 轻负载时可选择连续、脉冲跳跃或低纹波Burst Mode®操作
- 低关断IQ ：1.2μA
- 散热增强型16引脚3 mm x 3 mm QFN和MSOP封装
- 正在进行AEC-Q100认证
应用
- 汽车和运输
- 工业
- 军事/航空电子
- 电信
视频

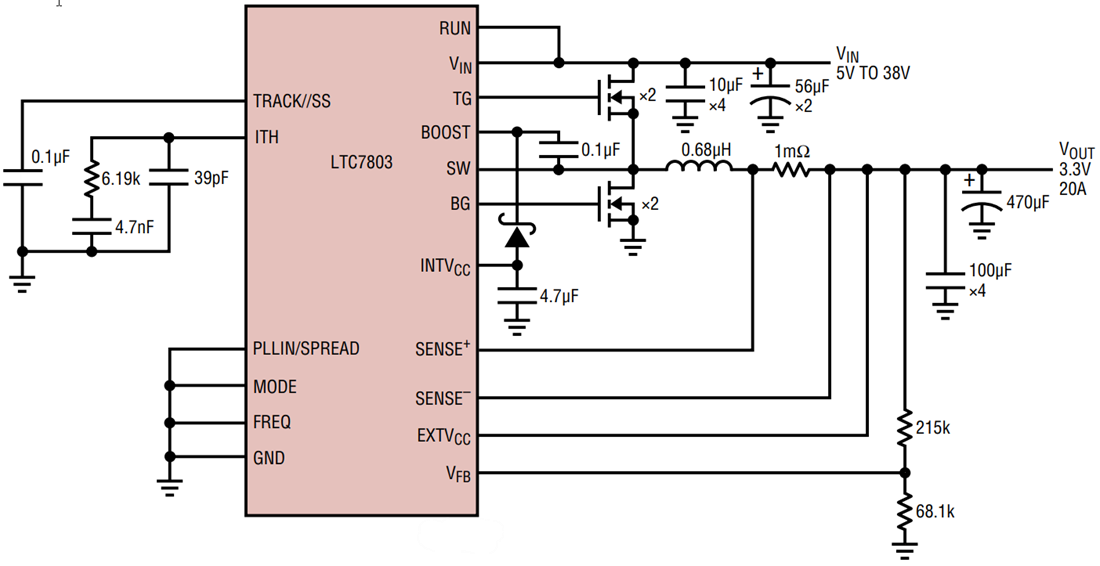

典型应用
