Analog Devices Inc. LTC7840升压控制器
Analog Devices/Linear Technology LTC7840升压控制器是一款具有断续模式的双相双路输出、恒频电流模式、非同步控制器。这些升压控制器可在5.5V至60V输入电源电压范围内工作。LTC7840升压控制器可以配置为SEPIC和反激式拓扑。这些控制器具有精确的1.2V内部基准。LTC7840控制器内置10V LDO，其片上栅极驱动器可实现欠压闭锁保护。这些升压控制器采用28引脚散热增强型TSSOP封装或28引脚QFN封装。应用包括汽车系统、电信系统和工业电源。
特性
- 宽VIN范围：5.5V至60V
- 可配置为双相单路/双路输出操作
- 具有平滑正交斜率补偿和动态斜率恢复的峰值电流模式控制
- 可调最大占空比
- 可调最短导通时间
- 通过断续模式实现过流保护
- 可调电流检测限值
- 输出过压保护
- 可编程和可锁相工作频率：50kHz至425kHz
- 可调软启动电流斜坡
- ±1%内部基准电压
- 用于栅极驱动器的内部10V LDO稳压器
- 两个RUN引脚和双通道电源良好监控器
- 灵活的升压、SEPIC和反激式拓扑
应用
- 汽车系统
- 电信系统
- 工业电源
LTC7840框图
LTC7840典型应用电路

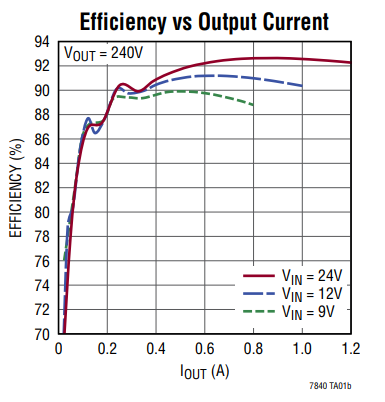

效率与输出电流特性
其他资源
