Analog Devices Inc. LTC7871双向降压或升压控制器
Analog Devices Inc. LTC7871双向降压或升压控制器是一款高性能开关稳压器控制器，可根据需要以降压或升压模式运行。降压模式的工作电压范围为VHIGH 至VLOW，升压模式的工作电压范围为VLOW 至VHIGH，具体取决于控制信号。因此，该器件非常适合用于48V/12V汽车双电池系统，支持双电池同时为负载供电。
LTC7871控制器采用独特架构，可动态调节输入电压、输出电压或电流。此系列降压或升压控制器采用SPI兼容串行接口、非连续或连续工作模式、OV/UV监视器、精确电感电流监视和过流保护。LTC7871控制器符合AEC-Q100标准，采用64引脚10mm×10mm LQFP封装。
特性
- 独特的架构，允许动态调节输入电压、输出电压或电流
- 搭配外部栅极驱动器和MOSFET
- VHIGH 电压高达100V，VLOW 电压高达60V
- 同步整流效率高达98%
- 精确可编程电感电流监控和双向调节
- 兼容SPI的串行接口
- 运行状态和故障报告
- 可编程VHIGH 和VLOW 裕度调节
- 可锁相频率：60 kHz至750 kHz
- ADI专有高级电流模式控制
- 整个温度范围内电压调节精度：±1%
- 可选的扩频调制
- 多相/多IC运行，最多24相
- 可选CCM/DCM/突发模式运行
- 热增强型64引脚LQFP封装
- 正在进行AEC-Q100认证
应用
- 汽车用48V/12V双电池系统
- 备用电源系统

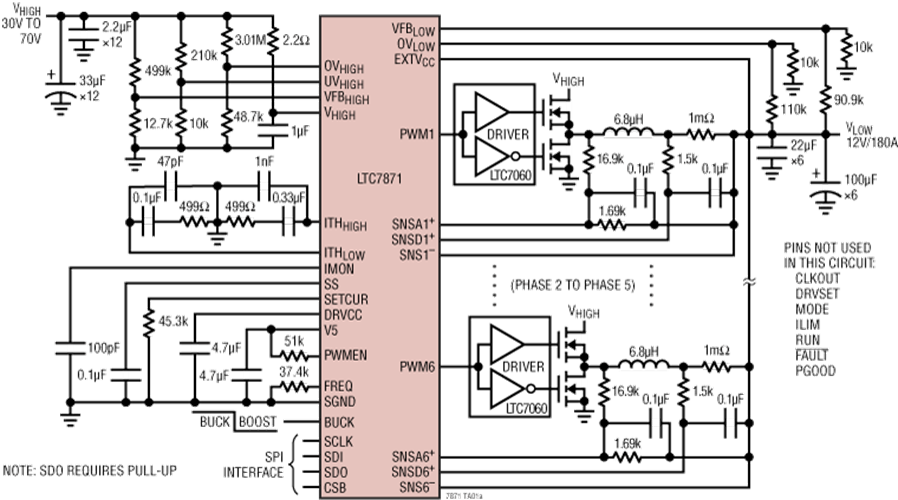

应用电路

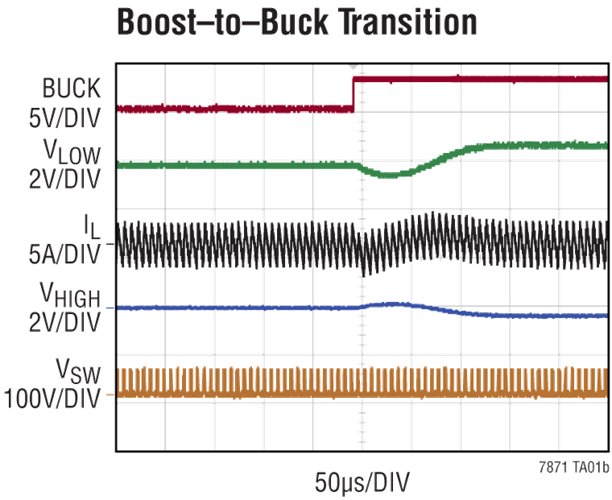

升压-降压转换图
发布日期: 2020-04-03
| 更新日期: 2024-09-25
