Analog Devices Inc. LTC7878四开关降压－升压控制器
Analog Devices Inc. LTC7878四开关降压-升压控制器是一款高性能开关稳压器器件，利用输入电压供电运行，该输入电压可以大于、小于或等于输出电压。采用恒定频率峰值电流模式架构，可实现高达600kHz的可锁相开关频率。可编程输入/输出电流环路可以准确调节为电池充电等应用提供支持的平均输入或输出电流。LTC7878具有5V至70V宽输入/输出范围，并支持在工作区域之间的无缝低噪声过渡，是适用于工业和电信系统的理想选择。
LTC7878采用强制连续模式 (FCM)/脉冲跳跃模式操作。对于高功率应用，它支持多相/多IC并行操作。这款薄型32引脚QFN封装控制器具有可编程电感器峰值电流限制、智能EXTV CC辅助电源和7V N通道栅极驱动器。PGOOD引脚指示输出何时达到所设计设定点的10%以内。
特性
- 单电感器架构可使VIN高于、低于或等于稳压VOUT
- 同步整流，效率高达98%
- 宽输入电压范围：5V至70V
- 输出电压精度：±1% (1V ≤ VOUT ≤ 70V)
- DCR或RSENSE电流检测
- 降压/升压/降压-升压模式中的峰值电流模式控制
- 可编程输入或输出电流调节
- 7V NMOS栅极驱动器
- 可锁相频率（100kHz至600kHz）
- 多相/多集成电路并联运行
- 可选择连续或脉冲跳频模式
- 工作和电感器峰值电流限制
- 小型32引脚5mm 2 QFN封装
- 工作结温范围：-40°C至+125°C
应用
- 工业和电信系统
- 分布式直流电源或电池系统

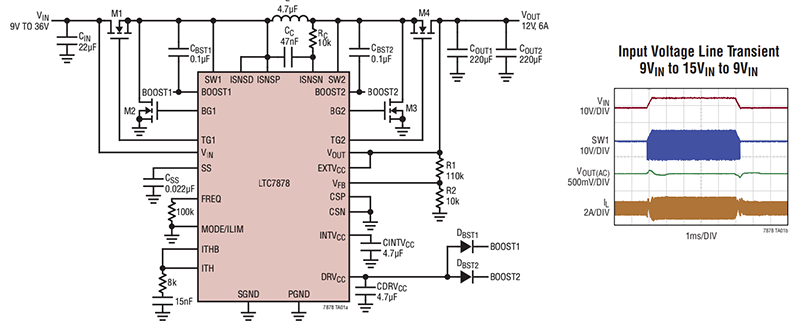

典型应用
框图
发布日期: 2022-12-29
| 更新日期: 2023-06-06
