Analog Devices Inc. LTC7890/1同步降压控制器

Analog Devices LTC7890/1同步降压控制器是一款高性能直流-直流开关稳压器控制器,可驱动输入电压高达100V的所有N通道同步氮化镓 (GaN) 场效应晶体管 (FET) 功率级。LTC7890/1控制器解决了在使用GaN FET时通常面临的挑战。与硅金属氧化物半导体场效应晶体管 (MOSFET) 解决方案相比,该器件无需保护二极管或额外外部元件,简化了应用设计。

ADI LTC7890/1同步降压控制器支持内部智能自举开关,可防止升压引脚在死区时间对SW引脚高侧驱动器电源进行过充电,从而保护顶部GaN FET的栅极。此外,LTC7890/1还在内部优化两个开关边缘的栅极驱动器时序,以实现智能近零死区时间、显著提高效率并允许高频工作,即使在高输入电压下也是如此。用户可以通过外部电阻器调整死区时间,以实现裕度或定制应用。

LTC7891上的栅极驱动电压可精确调节4V至5.5V,以优化性能,实现不同GaN FET甚至逻辑电平MOSFET。

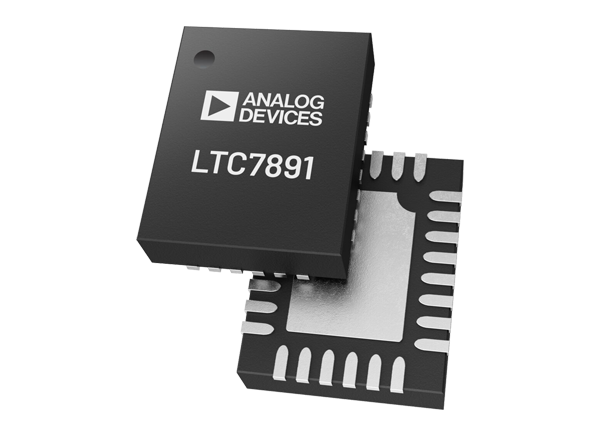

LTC7890采用40引脚 (6mm × 6mm) 可湿性侧翼封装,而LTC7891采用28引脚(4mm × 5mm) 侧面可湿QFN封装。

特性

  • GaN驱动技术,针对GaN FET进行了全面优化
  • 宽VIN范围:4V至100V
  • 宽输出电压范围:0.8V≤VOUT 60V
  • 无需拉手、钳位或自举二极管
  • 内部智能自举开关可防止高侧驱动器电源过度充电
  • 内部优化的智能近零死区时间或电阻可调死区时间
  • 分离输出栅极驱动器,用于可调节的导通和关断驱动器强度
  • 精确的可调驱动器电压和UVLO
  • 低工作IQ:5μA(48VIN至5VOUT
  • 可编程频率(100kHz至3MHz)
  • 可锁相频率(100kHz至3MHz)
  • 扩频调频
  • 封装
    • 40引脚 (6mm × 6mm),侧面可湿QFN封装 (LTC7890)
    • 28引脚 (4mm × 5mm) 侧面可湿QFN封装 (LTC7891)

应用

  • 工业电源系统
  • 军用航空电子设备和医疗系统
  • 电信电源系统

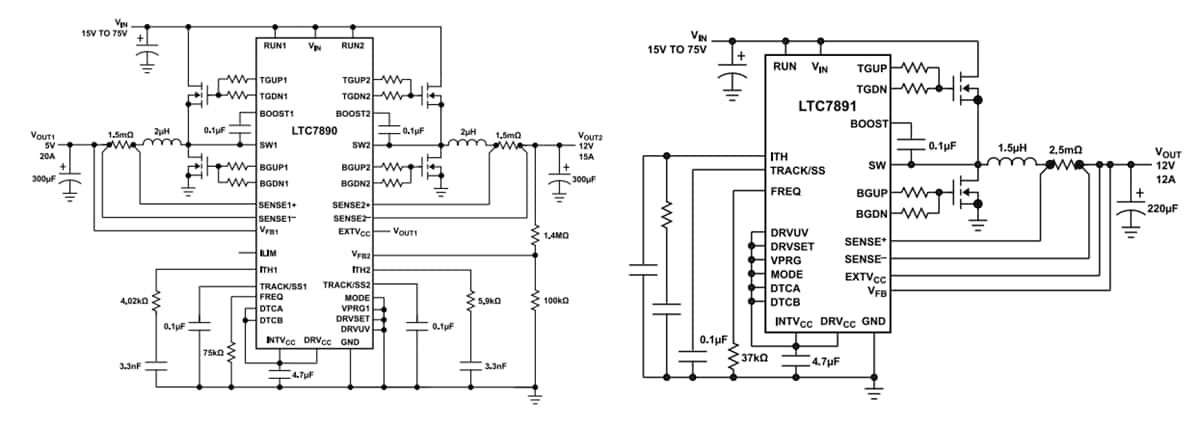

典型应用电路

应用电路图 - Analog Devices Inc. LTC7890/1同步降压控制器

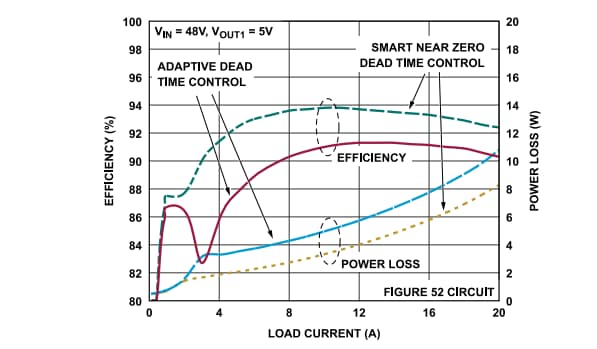

效率和功率损耗与负载电流

性能图表 - Analog Devices Inc. LTC7890/1同步降压控制器
发布日期: 2022-06-02 | 更新日期: 2023-09-05
