Analog Devices / Maxim Integrated LTC9105 IEEE 802.3af/at/bt PoE PD控制器
Analog Devices LTC9105 IEEE 802.3af/at/bt以太网供电 (PoE) 受电设备 (PD) 控制器具有输入电流、电压和功率遥测功能。LTC9105包含一个I2C接口，用于读取遥测、馈电设备 (PSE) 分配功率、辅助输入状态，并写入功率输入优先级。LTC9105还具有可配置的下游上电禁用功能，当PSE分配的功率小于PD请求的功率时，显示低功率指示。
Analog Devices LTC9105采用外部、低RDS(ON) 、N沟道、热插拔MOSFET和50mΩ电流检测电阻器。它支持LT4321理想桥，以扩展端到端的供电效率。此外，还包括电源良好输出、外部特征电阻器、可编程电阻器分类和引脚可配置的PD请求类。在AUX引脚上感应到辅助电源的存在，并通过I2C接口报告。当下游电流消耗低于内部MPS阈值时，自动维持功率特征 (MPS) 电路可保持PD接口供电。
两个专用的Δ-Σ模数控制器 (ADC) 持续测量PD控制器输入电压和电流，典型转换时间为100ms，具有14位分辨率。电流和电压测量值的同时转换可实现高精度功率计算。
特性
- IEEE 802.3bt PD控制器
- 400kHz I2C接口
- 连续电压、电流和功率遥测
- 专用14位Δ-Σ电流和电压ADC
- 自动维持功率特征 (MPS)
- 支持高达90W的PD和扩展功率
- 具有PSE分配功率回读的5事件分类感应
- 双PD或PD/AUX输入之间的无缝切换
- 出色的浪涌稳健性（绝对最大值100V）
- 宽结温范围：-40°C至125°C
- 外部热插拔N沟道MOSFET，可实现最低耗散功率和高系统效率
- 50 mΩ电流检测电阻器
- 具有待机模式的辅助输入检测
- 20引脚5 mm x 5 mm QFN封装
应用
- 具有功率遥测功能的IEEE 802.3bt PD
- 无线接入点/微微蜂窝
- 互联网协议 (IP) 安全摄像头
- 以太网供电 (POE) 照明

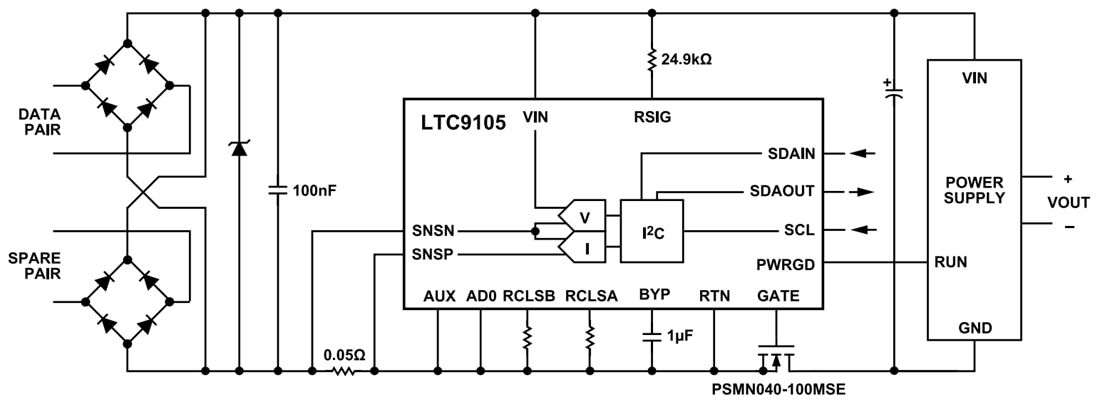

典型应用
