Analog Devices Inc. LTC9111工业SPoE PD控制器

Analog Devices Inc. LTC9111工业单对以太网供电 (SPoE) 用电设备 (PD) 控制器是符合IEEE 802.3cg标准的器件，集成了3.5V待机稳压器。这些控制器在2.3V至60V宽输入电压范围内工作，支持串行通信分类协议 (SCCP)。这种基于SCCP的分类确保仅在连接有效PD时由供电设备 (PSE) 施加完整的工作电压。LTC9111控制器可在微功耗运行时进行分类，驱动两个外部N沟道MOSFET开关，从而最大限度地降低储能电容器要求。这些LTC9111控制器非常适合用于楼宇自动化、工厂自动化、安防系统和交通控制系统。

特性

  • 符合IEEE 802.3cg标准
  • 宽输入电压范围：2.3V至60V
  • 支持串行通信分类协议 (SCP)
  • 唤醒签名
  • 集成3.5V待机稳压器
  • 分类时最大电流：150µA
  • 驱动低侧桥式MOSFET，用于极性校正
  • 电荷泵增强了外部N沟道MOSFET
  • 引脚可编程类别配置
  • 12引脚MSOP和DFN 4mm×3mm封装

应用

  • 楼宇自动化
  • 工厂自动化
  • 安防系统
  • 交通控制系统

规范

  • 最大电源电压范围： -2V至100V
  • 最大输入电压
    • -5V至100V（SNS1和SNS2）
    • -0.3V至5.5V（CLASSC、CLASSV和SCCP）
  • 温度范围：
    • 工作结温范围：-40°C至+150°C
    • 储存温度范围：-65°C至+150°C
  • 最大输出电压：
    • -0.3V至8V（LGATE1和LGATE2）
    • -2V至100V (OUT)
    • -0.3V至10V（GATE至OUT）
    • -0.3V至100V (GATE)
    • -0.3V至5.5V（EN和STBY）

视频

典型应用电路

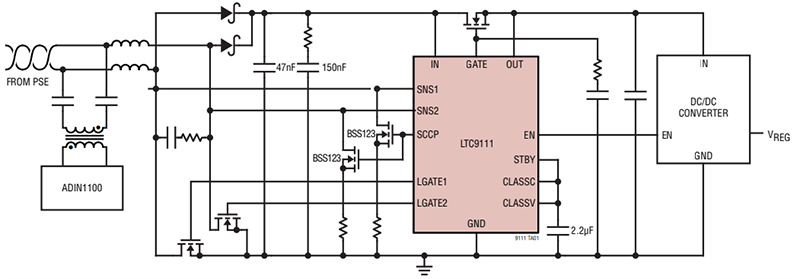

应用电路图 - Analog Devices Inc. LTC9111工业SPoE PD控制器
发布日期: 2022-11-22 | 更新日期: 2025-09-16
