Analog Devices Inc. LTM2884/2892/2894隔离式μModule®收发器

Linear Technology/Analog Devices LTM2884/2892/2894隔离式μModule®收发器是完整的电流隔离式μModule^®收发器（LTM2884、LTM2894）或隔离器 (LTM2892)。LTM2894/2892/2884收发器是完整的系统级封装 (SiP) 解决方案，提供高达7.4kVRMS的隔离。

LTM2884和LTM2894非常适合用于在主机、集线器、总线分离器或外设应用中提供隔离。LTM2892在接地回路断开的系统中通过速度高于50kV/μs的大共模瞬变提供不间断通信。

调制器具有经过优化的性能，集成度高，尺寸小，而无需外部元件。LTM2894/2892/2884隔离式μModule收发器为最流行的串行接口和设备（包括USB、RS485、RS232、SPI/数字、I2C、ADC、DAC和开关）提供完全隔离。

特性

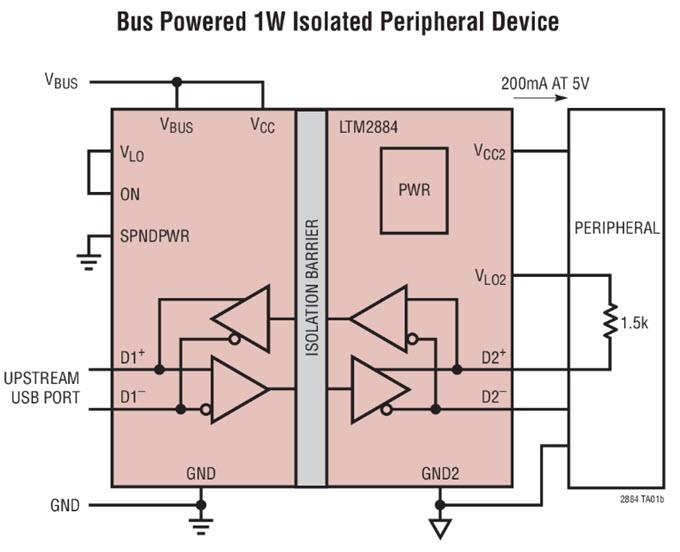

LTM2884
- 隔离式USB收发器：7500VRMS，持续1分钟
- UL-CSA认证文件#E151738
- 可兼容USB 2.0全速和低速规格
- 集成化隔离型DC/DC转换器，采用外部供电或总线供电
- 自动配置总线速度
- 可从外部输入电源（VCC = 8.6V至16.5V）提供2.5W（5V时为500mA）输出功率
- 可从USB总线电源(VBUS)提供1W（5V时为200mA）输出功率
- 3.3V LDO输出电源信号基准VLO、VLO2
- 高共模瞬态抑制：30kV/μs
- ESD：可在USB接口引脚上提供±15kV HBM
- 15mm x 15mm x 5mm表面贴装型BGA封装

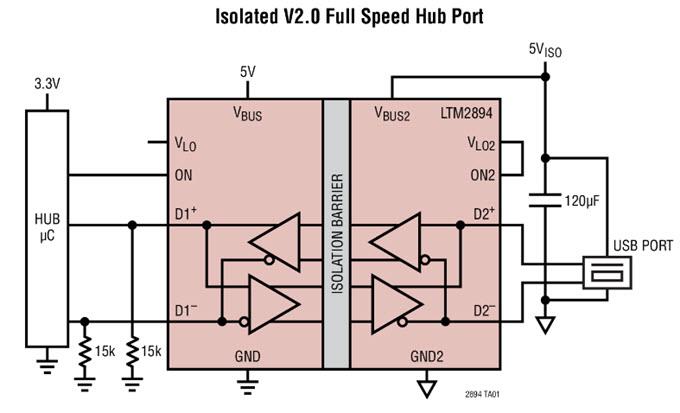

LTM2894
- 隔离式USB收发器：7500VRMS，持续1分钟
- UL-CSA认证正在进行中
- 增强型绝缘
- 可兼容USB 2.0全速和低速规格
- 自动配置总线速度
- 4.4V至36V VBUS和VBUS2工作范围
- 3.3V LDO输出电源信号基准VLO和VLO2
- 可承受50kV/μs共模瞬变
- ±20kV HBM ESD: on USB Interface Pins
- 1414VPEAK最大连续工作电压
- 17.4mm爬电距离
- 22mm x 6.25mm表面贴装型BGA封装

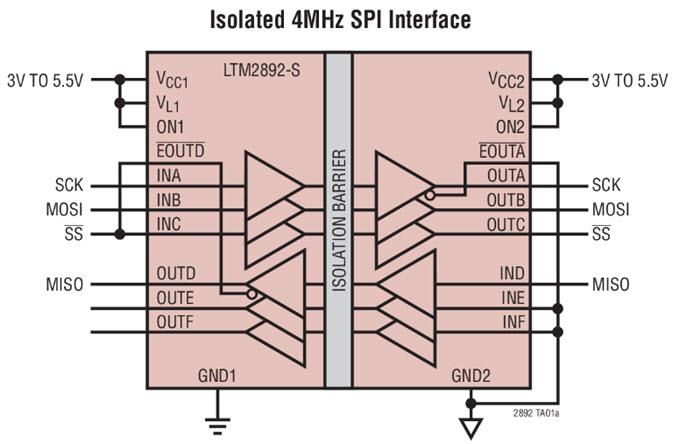

LTM2892
- 6通道逻辑隔离器：3500VRMS，持续1分钟
- UL-CSA认证文件#E151738
- 3V至5.5V电源工作
- 无需外部元件
- SPI/数字 (LTM2892-S) 或I2C （LTM2892-I) 选项
- 可承受高共模瞬变：50kV/μs
- 高速工作：
- 10MHz数字隔离
- 4MHz/8MHz SPI隔离
- 400kHz I2C隔离
- 工作温度高达125°C（H级）
- 1.62V至5.5V逻辑电源，实现灵活数字连接
- 可在隔离势垒两端提供±15kV ESD HBM
- 最大连续工作电压： 850VPEAK
- 低电流关断模式 (<10μA)
- 小型 (9mm x 6.25mm x 2.91mm) BGA封装
