Analog Devices Inc. LTM2881/2885 RS485/RS422 μModule收发器
Linear Technology/Analog Devices LTM2881/LTM2885 RS485/RS422 μModule®收发器是一款完整的电流隔离型全双工RS485/RS422微型模块收发器。该收发器可保护RS485和RS232网络免受较大的接地对接地电压差和共模瞬变损害。
LTM2881/LTM2885的耦合电感器和隔离电源变压器可在线路收发器和逻辑接口之间提供2500/6500VRMS的隔离。一个集成式低EMI直流/直流转换器可为接口的两侧供电。该转换器还设有高达5V的额外的隔离输出电源。
该收发器无需使用外部元件，即可为隔离式串行数据通信应用提供完整的μModule解决方案。该器件在转换率受限的模式下可实现20Mbps或250kbps的数据速率。LTM2881/LTM2885收发器在高达50kV/μs的共模瞬变下亦能保证通信不间断。增强型ESD保护使得收发器能够承受±15kV的电压，而不会出现闩锁或损坏现象。该收发器非常适合用于接地环路断开以及存在共模电压变化的系统。
特性
- RS485/RS422收发器：
- 2500VRMS，持续1分钟 (LTM2881)
- 6500VRMS，持续1分钟 (LTM2885)
- UL-CSA认证文件#E151738 (LTM2881)
- CSA器件验收通知5A (LTM2881)
- 隔离式直流电源：5V（高达200mA）
- 无需外部元件
- 20Mbps或低EMI 250kbps数据速率
- 高ESD：收发器接口上为±15kV HBM
- 高共模瞬态抑制：
- 30kV/μs (LTM2881)
- 50kV/μs (LTM2885)
- 集成可选120Ω终端
- 工作电压：3.3V (LTM2881-3) 或5.0V (LTM2881-5)
- 1.62V至5.5V逻辑电源引脚，用于提供灵活数字接口
- 最大连续工作电压：
- 560VPEAK (LTM2881)
- 690VRMS (LTM2885)
- 高输入阻抗故障保险RS485接收器
- 电流限制驱动器和热关断
- 与TIA/EIA-485-A和PROFIBUS规格兼容
- 在内部故障条件下提供高阻抗输出
- 低电流关断模式 (<10μA)
- 通用型CMOS隔离通道
应用
- 隔离型RS485/RS422接口
- 工业网络
- 断开RS485接地环路
- 隔离型PROFIBUS-DP网络
其他资源
LTM2881典型应用

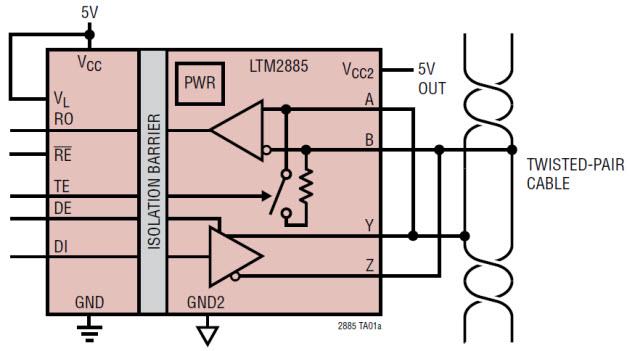

LTM2885典型应用
