Analog Devices Inc. LTM2889隔离式CAN µModule®收发器
Linear Technology/Analog Devices Inc. LTM®2889是完整的电流隔离式控制器局域网 (CAN) μModule®（微型模块）收发器。无需外部元件。一个单电源通过集成隔离式直流/直流转换器给接口两侧供电。双电压CAN收发器和可调稳压器允许3.3V或5V隔离电源。
耦合电感器和隔离电源变压器在线路收发器和逻辑接口之间提供2500VRMS的隔离。该器件非常适合于接地环路断开的系统，允许很大的共模电压范围。对于大于30kV/μs的共模瞬变，保持不间断通信。
收发器支持高达4Mbps的CAN，具有灵活的数据速率(CAN FD)。逻辑电源引脚可以轻松地与1.62V至5.5V的不同逻辑电平连接，而与主电源无关。增强型ESD保护可使器件在收发器接口引脚上承受高达±25kV的人体模型 (HBM)，在隔离栅上承受±10kV HBM，并不会发生闭锁或受损现象。
特性
- 隔离式4Mbps CAN FD收发器
- 2500VRMS持续1分钟，符合UL1577标准
- 隔离式直流电源：5V（可调至3.3V）
- 高达150mA可用隔离电源输出
- 3.3V或5V输入供电电压选项
- UL-CSA认证文件#E151738
- 无需外部元件
- 高总线故障电压容差：±60V
- 低功耗关闭模式：<1μA（典型值）
- 高共模瞬态抑制：30kV/μs
- 具有主动对称控制的可变转换速率驱动器和用于实现低EME的SPLIT引脚
- 完全兼容ISO 11898-2和CAN FD
- 至CAN总线的理想无源运行方式 (电源关断)
- 发送数据(TXD)主导的超时功能
- 高ESD：±25kV CANH，CANL至GND2和VCC2；±10kV 横越隔离势垒
- 环境温度：-40°C至125°C
- 薄型15mm x 11.25mm BGA封装
应用
- 隔离式CAN总线接口
- 工业网络
- DeviceNet应用

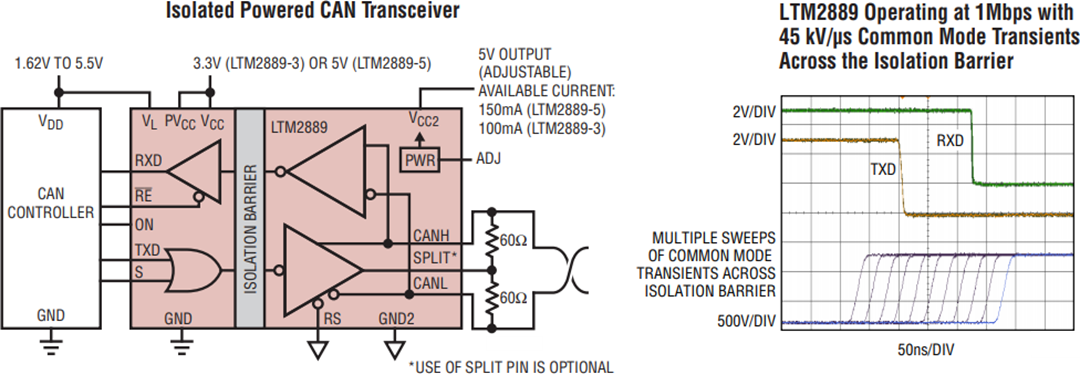

Typical Application Circuit
