Analog Devices Inc. LTM4652 µModule®稳压器
Analog Devices Inc. LTM4652 µModule® 稳压器具有拉/灌双通道 ±25A或单 ±50A输出开关模式，总直流输出误差为 ±1.5%。LTM4652包括开关控制器、功率MOSFET、电感器和所有支持元件。仅需少量输入和输出电容器。这些稳压器在4.5V至18V的输入电压范围内工作，并支持两个输出电压范围为0.6V至7.5V的输出，每个输出由一个外部电阻器设置。这些器件采用高效设计，可为每路输出提供高达 ±25A的持续电流。此外，可调控制环路补偿可实现快速瞬态响应，从而在为FPGA、ASIC和处理器供电时最大限度地降低输出电容。
ADI LTM4652稳压器具有故障保护特性，包括输入/输出过压和双向过流保护。LTM4652采用16mm x 16mm x 4.92mm BGA封装。
特性
- 输出拉电流/灌电流：双路±25A或单路±50A
- 输入电压范围：4.5V至18V（20V绝对最大值）
- 输出电压范围：0.6V至7.5V（8V绝对最大值）
- 在整个线路、负载和温度范围内的最大总直流输出误差为±1.5%
- 可调控制环路补偿
- 差分遥感放大器
- 电流模式控制/快速瞬态响应
- 多相并联均流高达±300 A
- 内部温度监控器
- 可调整开关频率或同步
- 过流折返保护
- 可选脉冲跳跃模式运行
- 软启动/电压跟踪
- 输入和输出过压保护
- 16mm x 16 mm x 4.92mm BGA封装
应用
- 测试与测量仪器仪表
- 电信和网络设备
- 工业设备
视频
典型应用

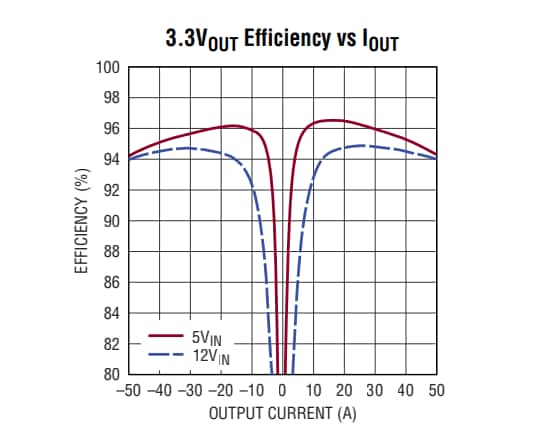

3.3VOUT效率与IOUT图表
