Analog Devices Inc. LTM4659 10A降压直流-直流μModule®稳压器
Analog Devices LTM4659 10A降压直流-直流μModule®稳压器采用微型4mm×4mm×1.43mm LGA封装。该封装包含功率MOSFET、开关控制器、电感器和所有配套元件。LTM4659的工作输入电压范围为2.25V至5.5V，通过外部电阻器设置时，支持0.5V至VIN 输出电压范围。其高效率的设计可实现10 A连续输出电流。仅需陶瓷输出和输入电容器。
Analog Devices LTM4659采用Silent Switcher® 2架构，设有内部热环路旁路电容器，可在高开关频率下实现低EMI和高效率。LTM4659还支持频率同步、多相运行、可选脉冲跳跃模式（PSM）运行以及用于电源轨排序的输出电压跟踪。其高开关频率和电流模式架构能够对负载和线路变化做出快速瞬态响应，而不会牺牲稳定性。
故障保护功能包括过压、过流和过热保护。LTM4659不含铅（Pb），符合RoHS标准。
特性
- 微型表面贴装4mm×4mm×1.43mm LGA封装
- Silent Switcher 2架构
- 超低EMI噪声
- 输入电压范围：2.25 V至5.5 V
- 输出电压范围：0.5V至VIN
- 10 A 直流输出电流
- 电流模式控制，快速瞬态响应
- 多个LTM4659可实现多相并联均流
- 输出软启动，具有电压跟踪功能
- 外部频率同步
- 可选脉冲跳跃模式
- 电源良好指示器
- 裸片温度监控输出
- 过压、过流和过热保护
应用
- 电信、数据通信、网络系统
- 光学模块
- 工业设备
- 负载点调节

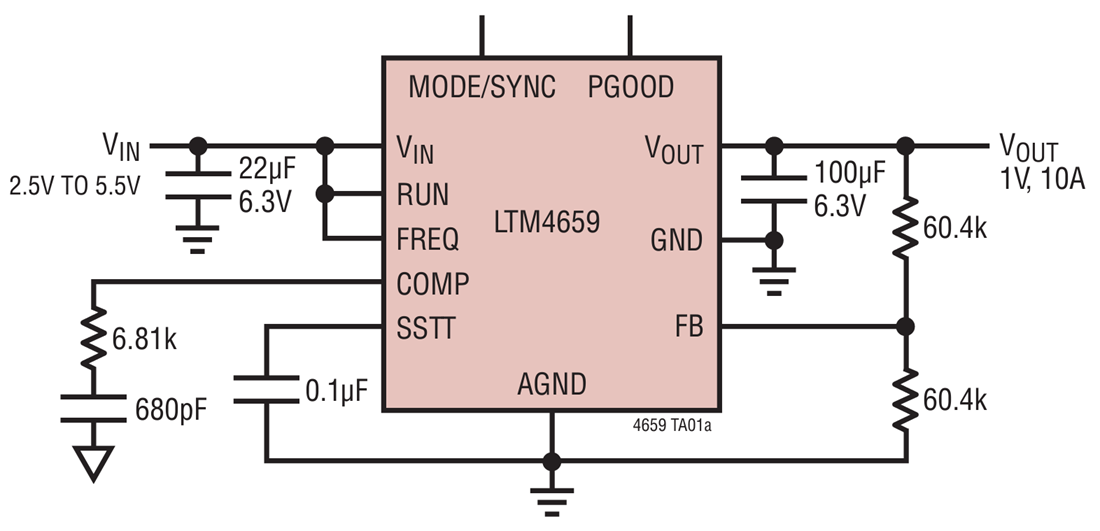

典型应用
发布日期: 2024-09-09
| 更新日期: 2024-10-24
