Analog Devices Inc. LM®4682薄型μModule®稳压器
Analog Devices LTM®4682薄型 μModule® 稳压器是31.25A四通道或125A单通道降压型功率微型模块直流/直流稳压器。这些器件具有通过PMBus实现的远程可配置性和电源管理参数的遥测监控功能。LTM4682系列针对更高带宽和瞬态响应进行了优化，包含数字可编程模拟控制环路。Analog Devices LTM4682稳压器采用15mmx22mmx5.71mm BGA封装，端子涂层为锡铅或符合RoHS指令。
LTM4682的双线串行接口允许以可编程转换率和排序延迟时间对输出进行裕度调节、调谐和斜坡上升/下降。真正的输入电流检测、输出电流、输出电压、输出功率、温度、正常运行时间和峰值均可读取。无需对EEPROM内容进行自定义配置。启动时，输出电压、开关频率和通道相位角分配可通过引脚搭接电阻器进行设置。
特性
- 四通道数字可调模拟环路，带用于控制和监控的数字接口
- 宽输入电压范围：4.5 V至16 V
- 输出电压范围：0.7 V至1.35 V
- 直流输出精度：±0.5%（0.75V时）
- 电流回读精度：±4.5%（0°C至+125°C）
- 优化用于低输出电压范围
- 400kHz PMBus兼容I2C串行接口
- 支持高达125Hz的遥测轮询频率
- 集成式16位∆Σ ADC
- 可对多个模块进行并联和均流
- 15 mm x 22 mm x 5.71 mm BGA封装
- 可读数据
- 输入和输出电压、电流及温度
- 运行pak值、正常运行时间、故障和警告
- 板载EEPROM故障记录
- 可写数据和可配置参数
- 输出电压、电压排序和裕度调节
- 数字软启动/停止斜坡和程序模拟环路
- 过压（OV）/欠压（UV）/过热（OT）、欠压闭锁（UVLO）、频率和调相
应用
- 多轨处理器电源
- 可配置内核电源
视频

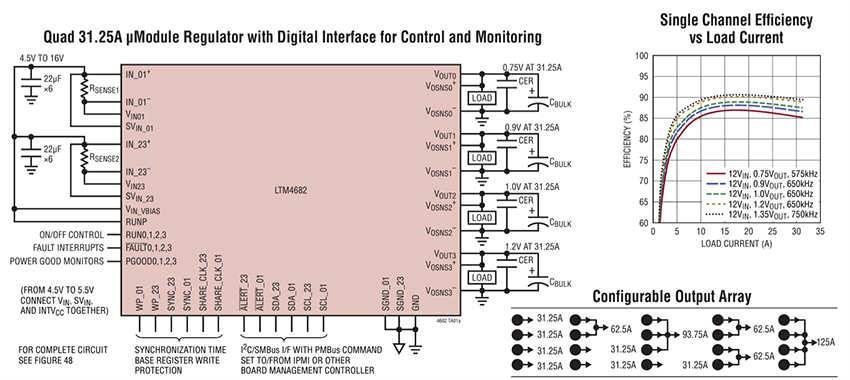

典型应用
