Analog Devices Inc. LTM4683 μModule®直流-直流稳压器
Analog Devices Inc. LTM4683 μModule® 直流-直流稳压器是一款四通道31.25A或单通道125A降压 μModule®（电源微型模块）直流-直流稳压器，具有通过PMBus实现的远程可配置性以及电源管理参数的遥测监控功能。
LTM4683的两线式串行接口允许以可编程转换率和排序延迟时间对输出进行裕度调节、调谐以及斜坡上升和下降。真输入电流检测、输出功率、输出电流和电压、温度、正常运行时间和峰值均可读。不需要EEPROM存储内容的定制配置。启动时，可通过引脚搭接电阻器设置开关频率、输出电压和通道相位角分配。
Analog Devices Inc. LTM4683采用15mm × 22mm × 5.71mm BGA封装，具有符合RoHS指令的端子涂层。
特性
- 四通道数字可调模拟环路，具有用于控制和监控的数字接口
- 宽输入电压范围：4.5V至14V
- 输出电压范围：0.3V至0.7V
- 直流输出精度：±0.5%（0.7V时）
- 电流回读精度：±4.5%（0°C至125°C）
- 针对低输出电压范围进行了优化
- 400kHz PMBus兼容I2C串行接口
- 支持高达125Hz的遥测轮询频率
- 集成16位ΔΣ ADC
- 并联和均流多个模块
- 15mm × 22mm × 5.71mm BGA封装
- 可读数据
- 输入和输出电压、电流和温度
- 运行峰值、正常运行时间、故障和警告
- 板载EEPROM故障日志记录
- 可写数据和可配置参数
- 输出电压、电压排序和裕度调节
- 数字软启动/软停止斜坡、程序模拟环路
- OV/UV/OT、UVLO、频率和相位
应用
- 多轨处理器电源
- 可配置内核电源

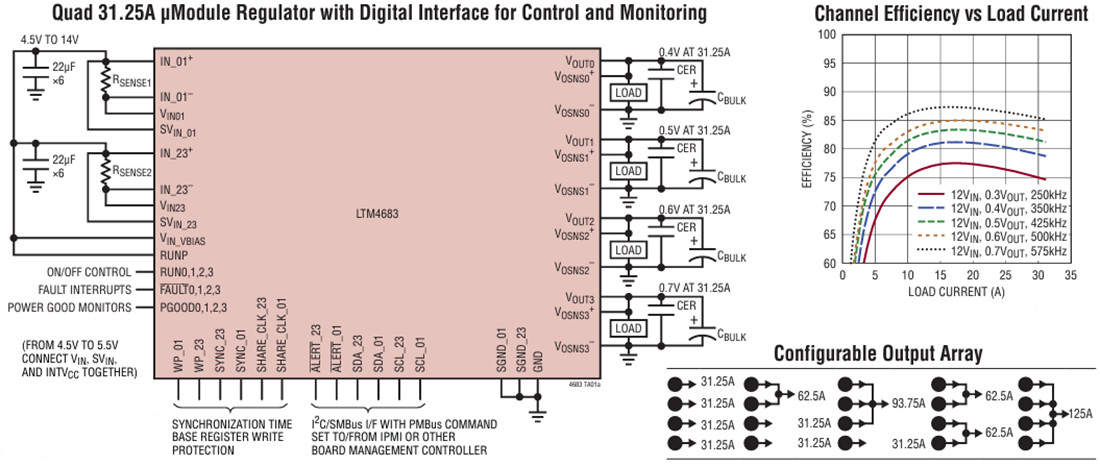

典型应用
发布日期: 2023-12-06
| 更新日期: 2023-12-12
