Analog Devices Inc. LTM4707 Silent Switcher 3 μModule稳压器
Analog Devices Inc. LTM4707 Silent Switcher 3 μModule稳压器具有可设置输出电压的单个电阻器，可在输出范围内提供单位增益操作。此系列稳压器采用Silent Switcher®3架构，带内部热回路旁路电容器，以同时获得低电磁干扰 (EMI) 和高效率。LTM4707 μModule稳压器的工作输入电压范围为3V至16V，支持0.3V至6V输出范围。这些稳压器采用超低噪声架构，可获得极低频 (100kHz) 输出噪声。LTM4707稳压器具有电流模式控制、快速瞬态响应、强制连续模式 (FCM) 功能、可编程”电源良好“ (Power Good) 以及具有均流功能的并联多相。典型应用包括电信、网络、工业设备、低噪声仪器仪表和射频电源。
特性
- <>（单面PCB）或0.5cm2（双面PCB）的完整解决方案
- 低噪声Silent Switcher®3架构：
- 超低EMI辐射
- 超低RMS噪声（10Hz至100kHz）：8μVRMS
- 线路、负载和温度范围内的最大总直流输出电压误差：±1.5%
- 输入电压范围：3V至16V
- 输出电压范围：0.3 V至6 V
- 最大连续输出电流：16 A
- 可调及可同步频率范围：300 kHz至3 MHz
- 电流模式控制和快速瞬态响应
- 强制连续模式 (FCM) 功能
- 多相并联，具有均流功能
- 可编程电源良好
- 采用49引线、6.25mm × 6.25mm × 5.07mm BGA封装
应用
- 电信、网络和工业设备
- 射频电源，包括PLL、VCO、混频器、LNA和PA
- 低噪声仪器仪表
- 高速和高精度数据转换器
框图

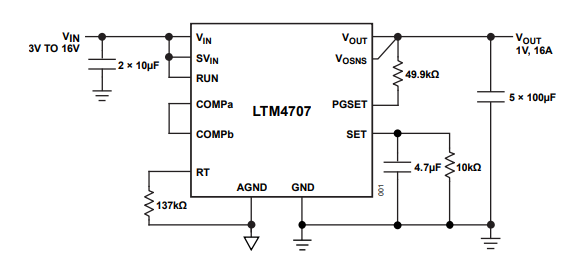

典型应用电路

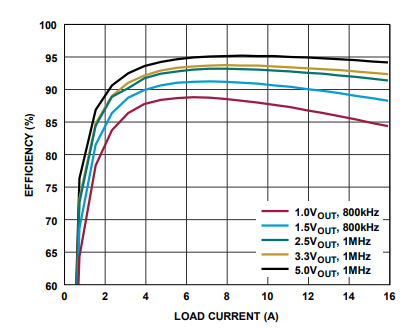

性能图表
