Analog Devices Inc. LTM4712降压-升压μModule®稳压器
Analog Devices Inc. LTM4712降压-升压 μModule® 稳压器包括紧凑型封装的开关控制器、电源开关、电感器和支持组件。完整的设计仅需少量外部组件，包括用于设置频率的电阻器、用于设置输出电压的电阻器、输入和输出电容器以及用于实现输入或输出平均电流调节的检测电阻器。LTM4712的工作输入电压范围为5V至36V，可调节1V至36V的输出电压。
LTM4712支持可选强制连续模式（FCM）/脉冲跳跃模式（PSM）运行。电流模式控制可实现对线路和负载变化的快速瞬态响应，而不会影响稳定性。SYNC输入和CLKOUT输出可轻松实现同步。它支持多相并行运行，适用于大功率应用。
Analog Devices Inc. LTM4712采用16mm × 16mm × 8.34mm球栅阵列（BGA）封装，适用于标准表面贴装设备的自动装配。LTM4712符合RoHS指令。
特性
- 完整的降压-升压开关模式电源
- VOUT 等于、大于、小于VIN
- 宽输入电压范围：5V至36V
- 宽输出电压范围：1V至36V
- 降压和降压-升压模式下为12A，12VIN 和24VOUT 下为6A
- 效率高达98%
- 峰值电流模式控制
- 可调输入或输出平均电流限制
- 输入或输出电流监控
- 电源良好输出信号
- 可并联以增加输出电流
- 可锁相固定频率：100kHz至600kHz
- 可选强制连续/脉冲跳跃模式
- 关断期间V OUT 与VIN 断开
- 16mm × 16mm × 8.34mm BGA封装
应用
- 电信、服务器和网络设备
- 工业控制
- 大功率电池供电设备

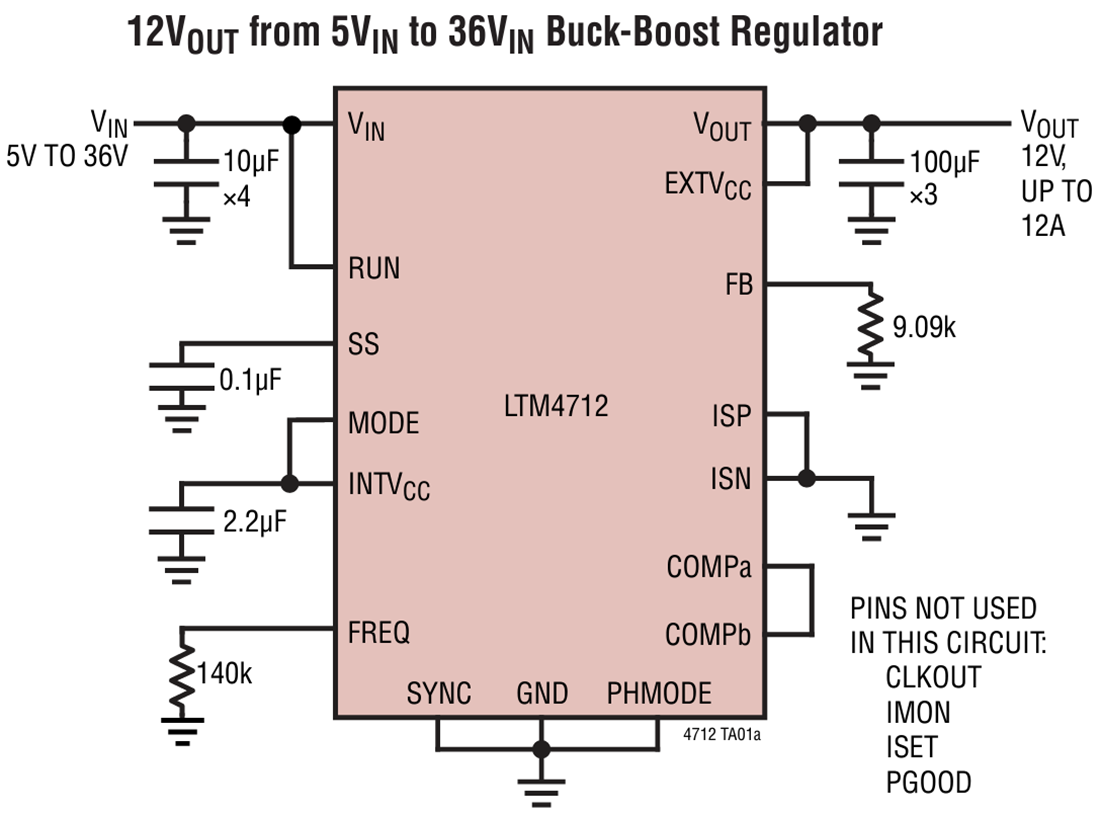

典型应用
发布日期: 2023-12-08
| 更新日期: 2024-07-03
