Analog Devices Inc. LTM4719 µModule®（微模块）稳压器
Analog Devices LTM4719 µModule®（微模块）稳压器是一款42V双输入、150mA的同步降压型μModule电源稳压器，带集成的通过I2C访问的电池健康监控器。这款超低静态电流后置稳压线性稳压器的空载电流典型值为560nA，满载电流典型值为42µA，非常适用于采用电池供电的便携式设备。LTM4719有两路独立的输入电源，当其中一路输入线路断开时，该器件能够实现两路输入电源之间的平滑切换。自动切换功能消除了对保持电容器的依赖，同时能够最大程度地降低输出轨上的干扰。在突发模式下，LTM4719的工作静态电流为18.5µA，能够适用于多种应用场景。
ADI LTM4719稳压器具有一个内置的可以通过I2C接口访问的高精度库仑计数器 (Q)。可以通过编程设定放电报警阈值。当电量达到该阈值时，IRQ引脚会发出中断信号。电池电压 (V)、电池阻抗 (Z)
和温度 (T) 均可通过I2C访问。其故障保护功能涵盖了输入欠压锁定(UVLO)、电源良好(PG)、电流限制及过温(OV)保护。
特性
- 双路输入电源之间的平滑自动切换
- 集成式电池健康监测器
- 电压范围：2.4V至42V（双路输入）
- 电池健康监测器输入电压：1.8V至5.5V
- 可调输出电压范围：1 V至4.2 V
- 连续输出电流高达150 mA
- 集成式低压差线性稳压器(195 mV、150 mA负载时)，可实现低输出噪声
- 开关频率：200kHz至2.2MHz
- 与外部时钟同步
- 电流模式控制，最快导通时间为60ns
- Burst Mode®（突发模式）运行，IQ = 18.5μA
- 可编程输入欠压锁定(UVLO)阈值及放电报警放电报警阈值，带中断输出
- 输入有效、优先级通道、电源良好(PG)指示器
- 采用7mm x 7mm x 1.85mm紧凑型64引脚BGA封装
应用
- 便携式电池供电设备
- 无线电、医疗保健及工业测试设备
- 不间断电源

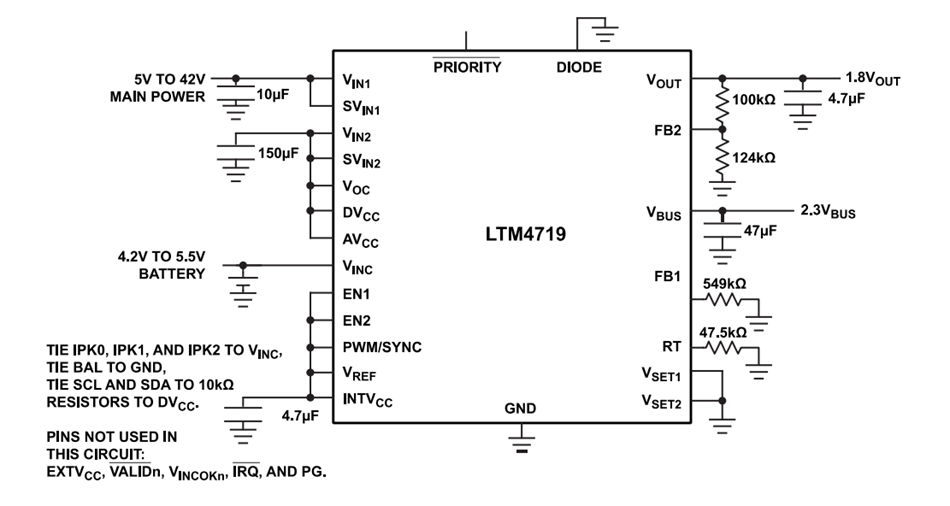

典型应用
切换至电池供电
发布日期: 2025-03-19
| 更新日期: 2025-08-05
