Analog Devices Inc. LTM8042 μModule升压型LED驱动器和电流源
Analog Devices Inc. LTM8042 µModule升压型LED驱动器和电流源专门设计用于驱动高达1A的LED。LTM8042-1则设计用于驱动高达350mA的LED。该器件实现了升压型电源拓扑结构与独特电流环路的整合，以充当一个恒定电流源。PWM输入可提供3000:1的LED调光，而10:1的模拟调光则可通过单个电阻器或施加在CTL引脚上的模拟电压来实现。LTM8042/LTM8042-1在其输入和输出之间具有一条不间断的电流通路。因而不能容许发生从输出至接地端的短路或过载状况。
特性
- 具有3000:1调光比的True Color PWM™
- 以升压、降压模式或降压-升压模式运行
- 宽幅输入电压范围：
- 工作电压范围：3V至30V
- 瞬态电压保护至40V
- 栅极驱动器利用P通道MOSFET来实现任选的PWM调光
- 可调频率：250kHz至2MHz
- 恒定电流和恒定电压调节
- 低关断电流：<1µA
- 符合RoHS指令的封装，采用焊盘镀金表面处理
- 小型、薄型 (9mm × 15mm × 2.82mm) 表面贴装LGA封装
应用
- 显示器背光
- 汽车和航空电子照明
- 照明
- 扫描仪

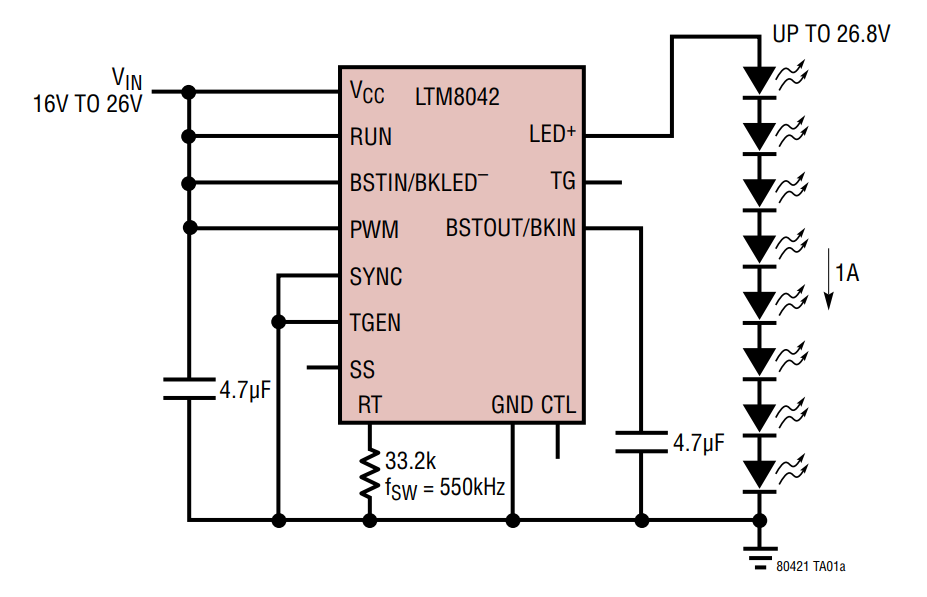

典型应用
多功能LED驱动器可用于高于或低于LED灯串电平的输入电压
LTM8042是一款μModule® LED驱动器，能够支持具有高达1A电流和3000:1调光比的LED。它的输入电压范围为3V至30V，宽频率范围为250kHz至2MHz，可用于各种应用，如扫描仪、汽车和航空电子照明。LTM8042可轻松配置为三种拓扑结构（升压、降压和降压-升压），以满足各种特定应用的要求。
发布日期: 2019-06-28
| 更新日期: 2024-04-01
