Analog Devices Inc. LTM8060 Silent Switcher® μModule®稳压器

Analog Devices Inc. LTM8060 Silent Switcher® μ模块®稳压器是一款四通道独立非隔离式降压 开关直流-直流电源，每通道可提供高达6A峰值电流。 Silent Switcher架构可最大限度地降低EMI，同时在高达3MHz频率下提供高效率。LTM8060μModule封装内包括电流模式控制器、电源 开关元件、功率电感器和配套元件。LTM8060在宽输入电压范围内工作，支持0.8V至8.0V输出电压，开关频率范围为200kHz至3MHz，每个范围均由单个电阻器设定。只需采用大容量的输入和输出滤波电容器即可完成设计。Analog Devices Inc. LTM8060采用紧凑型 (11.9mm x 16mm x 3.32mm) 模压树脂球栅阵列 (BGA) 封装，适合用于自动化装配。

特性

  • 四个完整的降压开关电源
  • 低噪声Silent Switcher架构
  • 符合CISPR22 B类标准
  • 符合CISPR25 第5类标准
  • 宽输入电压范围：3.0V至40.0V
  • 宽输出电压范围：0.8V至8.0V
  • 每通道的连续输出电流：3.5A（12.0VIN、3.3VOUT、TA=80°C时）
  • 连续输出电流：每通道4A（12VIN、3.3VOUT、fSW=2MHz、TA=60°C时）
  • 多相或多微型模块并行，能够提高输出电流
  • 低热阻
    • θJA=9°C/W
    • θJCtop=4.2°C/W
    • θJCbot=1.6°C/W
  • 可选的开关频率：200kHz至3MHz
  • 工作温度范围：-40°C至+125°C
  • 紧凑型11.9mm x 16mm x 3.32mm BGA165封装

应用

  • 自动化测试设备
  • 工业电源
  • 医疗设备

视频

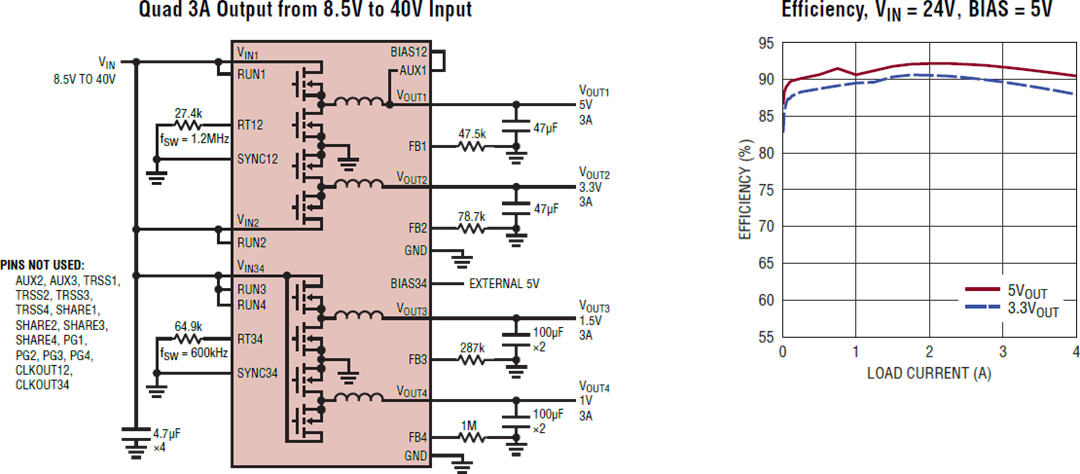

典型应用电路

应用电路图 - Analog Devices Inc. LTM8060 Silent Switcher® μModule®稳压器

框图

框图 - Analog Devices Inc. LTM8060 Silent Switcher® μModule®稳压器

引脚配置

机械图纸 - Analog Devices Inc. LTM8060 Silent Switcher® μModule®稳压器
发布日期: 2021-05-05 | 更新日期: 2024-12-03
