Analog Devices Inc. LTM8074 40VIN Silent Switcher µModule稳压器

Analog Devices Inc. LTM8074 Silent Switcher® μModule®稳压器是一款输入电压为40VIN、连续电流为1.2A、峰值电流为1.75A的降压电源模块。Silent Switcher架构最大限度地降低了EMI，同时可在高达2.2MHz的频率下实现高效率。封装中包含开关控制器、电源开关、电感器和所有支持元件。

LTM8074的工作输入电压范围为3.2V至40V，支持0.8V至12V的输出电压范围和200kHz至2.2MHz的开关频率范围，这两个范围各由一个电阻器进行设置。只需要输入和输出滤波电容器即可完成该设计。

特性

  • 低噪声Silent Switcher架构
  • 符合CISPR 22 B类标准
  • 宽输入电压范围：3.2V至40V
  • 宽输出电压范围：0.8V至12V
  • 24VIN、5VOUT、TA = 85°C时的连续输出电流为1.2A
  • 3.3VOUT时的峰值输出电流为1.75A
  • 可选开关频率：200kHz至2.2MHz
  • 外部同步
  • 可配置为逆变器
  • 4mm x 4mm x 1.82mm BGA封装

应用

  • 汽车用电池调节
  • 便携式产品的电源
  • 分布式电源调节
  • 工业电源
  • 壁式变压器调节

其他资源

电源模块是一种采用封装、通常为开关模式的电源，可以简单地焊接到一块包含控制器、电源开关和一些无源元件的电路板上。那么如何将μModule®稳压器安装到如此狭小的空间中？

阅读全文

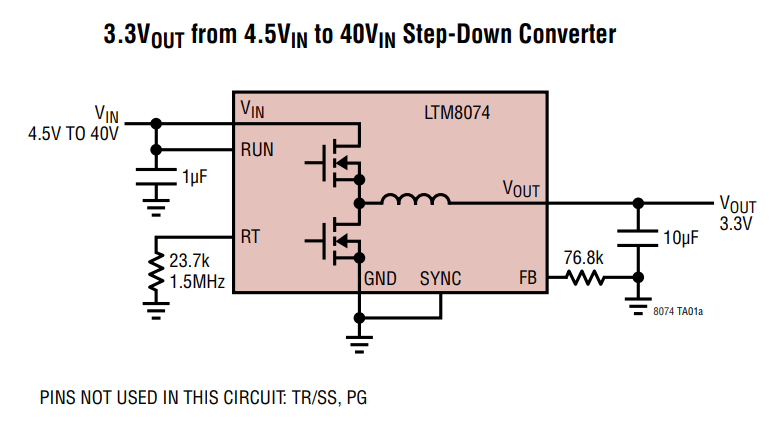

典型应用

应用电路图 - Analog Devices Inc. LTM8074 40VIN Silent Switcher µModule稳压器
发布日期: 2019-08-07 | 更新日期: 2025-06-03
